INICT01 INFI-NET – Számítógépes interfészek modul, ABB Bailey

Az ABB INICT01 egy interfészmodul, amely képes ipari telephelyadatokat továbbítani a gazdaszámítógépre megfigyelés és elemzés céljából. Különféle ipari automatizálási és vezérlőrendszerekhez alkalmas. Megbízható megoldást kínál az ipari automatizáláshoz a nagy-pontosságú adatátvitel és a rugalmas kommunikációs protokollok révén.

A jelek és rendszerek közötti kompatibilitási kapcsolat hangsúlyozása
Az INICT01 tervezési fókusza a jel- vagy információformák összekapcsolásában és illesztésében van, lehetővé téve, hogy a rendszeren belül a különböző egységek egységes logika szerint kommunikáljanak egymással, ezáltal csökkentve az "ideiglenes megoldások" számát a mérnöki területen.
A modul viselkedése egyértelmű, r és a mérnöki irányíthatóság erős.
A modul működési módja a rendszerben rögzített, az interfész viselkedése egyértelmű. A mérnökök a tervezési szakaszban pontosan meg tudják jósolni az alkalmazási területet, ami elősegíti az átfogó rendszertervezést.
Csökkentse a rendszer szerkezetének összetettségét.
Az interfészek vagy transzformációs kapcsolatok kezelésére koncentrálva kerülje el ugyanazon funkciók külön-külön való megvalósítását több modulban, így a rendszer szerkezete tömörebb, a logika pedig könnyebben érthető.
Alkalmas hosszú távú{0}}felhasználásra érett vezérlőrendszerekben
Az INICT01 funkciói az alapvető interfészekre és az együttműködési követelményekre összpontosítanak. A működési logika stabil, és alkalmas olyan forgatókönyvekre, ahol a rendszerstruktúra viszonylag rögzített és a működési periódus hosszú.

1.INICT01 milyen típusú mérnöki problémák megoldására hajlamosabb?
Főleg az olyan problémák megoldására szolgál, mint a következetlen belső rendszerinterfészek, inkonzisztens jel- vagy információformátumok, nem pedig a vezérlési teljesítmény javítása vagy az I/O pontok növelése.
2. Minden rendszernek használnia kell az INICT01-et?
Nem, nem kötelező. Alkalmasabb komplex rendszerstruktúrájú, több modultípusú projektekhez, vagy ahol új és régi rendszerek is léteznek egymás mellett.
3 . Az INICT01 használata növeli a rendszerhierarchiát?
Felépítését tekintve egy interfész réteget ad hozzá, de ez a kiegészítés egy világosabb rendszerhatárért cserébe történik. Általában valóban segít csökkenteni az általános összetettséget.
4.A rendszer bővítésekor megváltozik az INICT01 funkciója?
Alapvető interfész funkciója változatlan marad. A bővítés elsősorban a használati mód rendszerszintű beállításában rejlik, nem pedig magának a modulnak a viselkedésében.
5. Milyen gyakorlati előnyökkel jár az INICT01 a későbbi karbantartási folyamatban?
Az interfészek és az átalakítási kapcsolatok központi kezelésével a karbantartó személyzet könnyebben megtalálja a problémát, és csökkenti az interfészek szétszórtsága által okozott hibaelhárítási nehézségeket.

Az INICI01 INFI-NET to Computer Interface (ICI) a NIS modulból és az INICT01 INFI-NET to Computer Transfer Module (ICT) modulból áll. Ez a számítógépes interfész hozzáférést biztosít a gazdaszámítógép számára a pontadatokhoz. A pontadatok egy RS-232-C soros kapcsolaton keresztül érhetők el normál sebességgel, akár 19,2 kilobaud-ig. Az INFI-NET-számítógép interfész parancsvezérelt a gazdaszámítógép szoftverén keresztül. Az ICI számítógép interfésze parancsot kap a gazdaszámítógéptől, végrehajtja azt, majd válaszol a gazdagépnek.

Az INICT01 INFI-NET to Computer Transfer Module (ICT) biztosítja az INICI01 INFI-NET számítógéphez interfész működésének irányításához szükséges elektronikát. Az RS-232-C soros kommunikációs portokon (egy vagy mindkettőn) keresztül kezel minden kommunikációt a gazdaszámítógéppel, és közvetlenül kommunikál a NIS modullal az I/O bővítőbuszon keresztül.

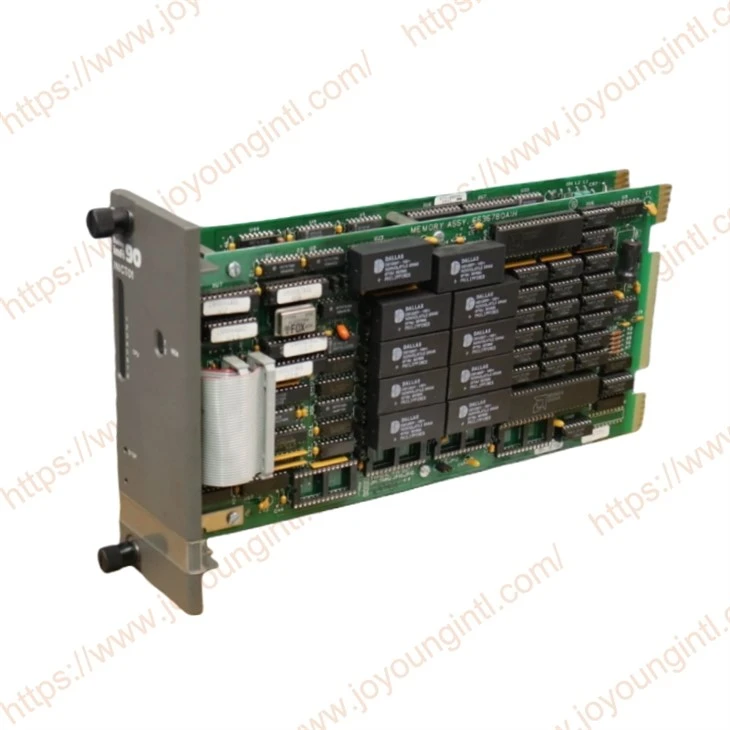

Az ICT modul két nyomtatott áramköri lapból áll. Az egyik áramköri kártya memóriakártya, míg a másik egy központi feldolgozó egység. Ezek a kártyák tartalmazzák az ICT-modulnak a számítógéppel való kommunikációjához szükséges soros kommunikációs áramkört. Az ICT-modul két rögzítőegység-nyílást foglal el a hozzá tartozó NIS-modul mellett.

Az ICT-modul előlapján található két rögzítőcsavar rögzíti a modult a modulrögzítő egységben. Az előlap nyolc CPU LED-et, két memória LED-et, egy leállító kapcsolót és egy visszaállító kapcsolót tartalmaz.

A számítógéphez vezető kommunikációs út az ICT-modul P3 csatlakozója és az NTMF01 többfunkciós vezérlő{2}}lezáró egység vagy a NIMF01 többfunkciós vezérlő{4}}lezáró modul közötti kábelkapcsolaton keresztül történik. A tápellátás és az I/O bővítőbusz csatlakozásai ugyanazokat a csatlakozó-kiosztásokat követik, amelyek a legtöbb INFI 90 modulnál megszokottak (P1 csatlakozó a tápellátáshoz, P2 csatlakozó az I/O bővítőbuszhoz).
