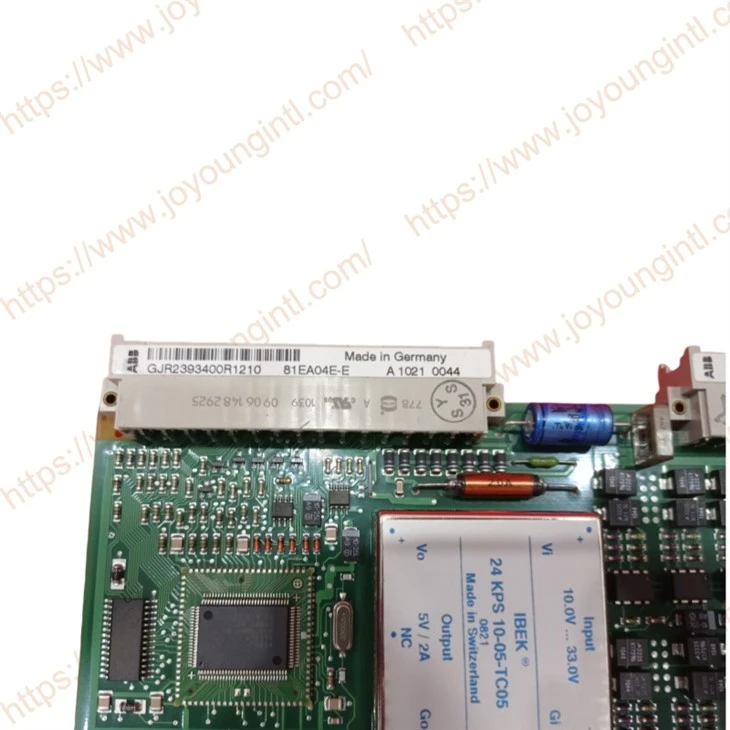

81EA04-E/R1210 ABB PROCONTROL P14

81EA04-E/R1210:

A jelbemenet az E011 és E012 bemeneteken keresztül történik. A bemeneti áramot a bemeneti áramkörben lévő 50 ohmos mérőellenállás segítségével mérőfeszültséggé alakítják. A 16 mérőáramkör a potenciáltól (200 V-os közös módú tartomány) függetlenül az analóg multiplexerekkel van összekötve az analóg multiplexerekkel. az analóg multiplexeren keresztül egy bemeneti erősítőhöz kerül továbbításra, amelyet egyszer biztosítanak az összes funkcióhoz egységek.
Egy analóg/digitális átalakító a bemeneti jelet egy {{0}}bites adatszóvá alakítja (10-bit adatszó 0 ... 5 mA tartományban).
Az egyes funkcióegységekhez külön-külön kiválasztható jeltartomány a konfigurációs listában látható. A konfigurációs listába való bejegyzés a PDDS-en keresztül történik.
A mérőerősítőt és az analóg/digitális átalakítót referenciafeszültségek figyelik.
A digitális bemeneti jel nem zavaró jelként csatlakozik a feldolgozó részhez. A feldolgozó rész feldolgozza a bemeneti jelet, kiszámítja az előjelet, és eltárolja az adatszót a megosztott memóriába. Kérésre a modul távirat formájában elküldi az adatszót a PROCONTROL buszrendszernek.

Telepítés és használat:
Telepítési mód: A Procontrol buszrendszerhez tartozó bármely állomásra beilleszthető. A telepítés során gondoskodni kell arról, hogy a modul szilárdan csatlakozzon a buszrendszerhez, és stabil tápellátást biztosítson.
Interfész típusa: 2 élcsatlakozóval rendelkezik, 1 48-pólusú F-típusú csatlakozóval az állomásbusz-csatlakozáshoz és 1 32-pólusú F-típusú csatlakozóval a folyamatcsatlakozáshoz.
