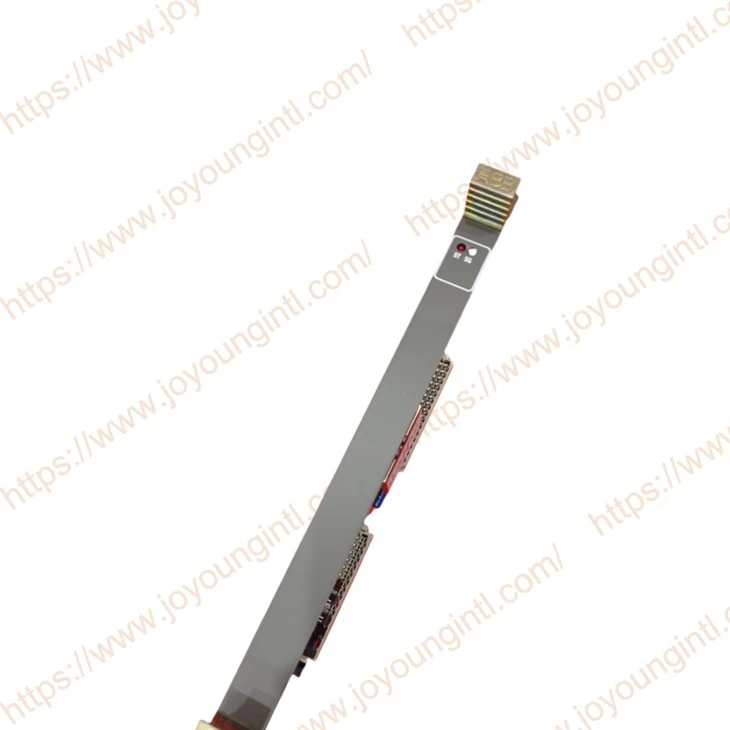

Termék bemutatása
A GJR23922700R1210 83SR07F-E nem rendelkezik vezetékes vezérlőterem interfésszel; Az aktiválás a buszon keresztül történik.A modult egy magasabb szintű automata rendszer vezérli a buszon keresztül.A védelmi parancsok logikai kapcsolatai az üzem sajátosságaitól függően kerülnek meghatározásra.A hajtásvezérlési funkciók esetében a hajtóműhöz kapcsolódó visszajelző jelek a folyamat a modul hardveres bemenetein keresztül csatlakoztatható. A folyamatinterfész két analóg bemenete csak belső célokra szolgál, és az ASP hajtásvezérlő funkció megfelelő bemeneteihez kell csatlakoztatni.
Műszaki előírások
|
Gyártás |
ABB |
|
Modell |
83SR07F-E |
| Alkatrészszám | GJR23922700R1210 |
|
Leírás |
Procontrol vezérlőmodul |
|
Származás |
Németország/SVÁJC |
|
Dimenzió |
30*21*5cm |
|
Súly |
0,5 kg |
Termék részletek
A strukturáláshoz az egyes funkcióblokkok semleges be- és kimeneteihez bizonyos modul-bemenetek és -kimenetek, vagy a funkcióblokkok bemeneteihez fix értékek és más funkcióblokkok paraméterei vagy kimenetei (funkcióeredmények) vannak hozzárendelve. A strukturálás a felhasználó által szolgáltatott adatok alapján, úgynevezett struktúralista formájában történik. A strukturálásnál a modul alábbi határértékeit kell figyelembe venni:
- Max. modul bemenetek száma 287
- Max. szimulálható függvényeredmények, modul be- és kimenetek száma 32
- Max. modulkimenetek száma 223
- Max. függvényeredmények száma 255
- Max. időzítők száma 136
- Max. paraméterek száma 80
- Max. határértékkészletek száma 16
- Max. ASP hajtásvezérlő funkciók száma 2
- Max. a szerkezetlista sorainak száma 2823
- A történelem értéklista hossza (byte) 1024
- A megosztott memória mérete (vö. "Címzés")
Egy sor egy bejegyzés a PDDS-ben. A funkcióblokkok strukturálásának pontos eljárásához olvassa el a megfelelő funkcióblokkok leírását.
A modul és a buszrendszer közötti jelcsere megosztott memórián keresztül történik. Ebben a megosztott memóriában pufferelve vannak a bejövő táviratok, amelyeket a modulnak fogadnia kell, és a működési eredmények, amelyeknek el kell hagyniuk a modult. Ebből a célból az osztott memória tartalmazza a küldendő táviratok küldési regisztereit és a fogadni kívánt táviratok fogadási regisztereit. A 0 és 63 közötti regiszterszámok küldési regiszterek, a 64 és 199 közötti regiszterszámok pedig fogadási regiszterekként vannak definiálva. A modul bemeneti és kimeneti jeleinek az osztott memória regisztereihez való hozzárendelését a felhasználó határozza meg a PDDS-en keresztül.
A buszon keresztül fogadott táviratok hibajelzővel rendelkezhetnek {{0}} bitpozícióban. A hibajelzőt a küldő modul hozza létre a hitelességi ellenőrzések alapján, és "1"-re állítja, ha konkrét zavarok lépnek fel (vö. a vonatkozó modul- vagy funkcióblokk-leírásokkal). A jelátviteli hibák felismerése érdekében a modul tartalmaz egy funkciót, amely figyeli a bemeneti telegramokat a ciklikus megújítás érdekében. Ha egy jelet egy bizonyos ideig nem frissítettek (pl. a küldő modul meghibásodása miatt), a megosztott memória hozzárendelt vételi regiszterében a 0 pozíció bitje "1"-re lesz állítva. ". Ugyanakkor a bináris értékű telegramokban minden bináris érték "0"-ra van állítva. Analóg értékek esetén a korábbi érték megmarad. A beállított zavarbit nem vált ki automatikusan reakciót a modulban. Ha egy távirat zavarbitjét kell kiértékelni, akkor ezt figyelembe kell venni a strukturálásnál. A vett táviratok zavarbitjei csak belsőleg használhatók. Nem szerepelnek a küldendő táviratokban.
