Termék bemutatása
A 3BSE042236R2 PP865A egy 15- hüvelykes ipari érintőképernyős emberi-gépi interfész (HMI) az ABB Panel 800 sorozatából. Nagy felbontású-kijelzővel és többprotokollú kommunikációs képességekkel rendelkezik, és olyan kemény ipari helyzetekre tervezték, mint a vegyipar, az energiaipar, valamint az olaj- és gázipar. Könnyű kezelhetőségében és környezeti alkalmazkodóképességében tűnik ki.
Műszaki előírások
|
Gyártás |
ABB |
|
Modell |
PP865A |
| Alkatrészszám | 3BSE042236R2 |
|
Leírás |
Process Panel 800 |
|
Származás |
Svédország |
|
Dimenzió |
42*28*7cm |
|
Súly |
3,85 kg |
Termék részletek
Az interfészfejlesztés az ABB Panel Builder konfigurációs eszközén (3BSE042236R2 PP865A) alapul. Ez az eszköz hasonló a Windows operációs környezethez, gazdag beépített -sablonokkal és grafikus könyvtárakkal, és támogatja a többnyelvű megjelenítést, ami nagyban leegyszerűsíti a HMI-projektek konfigurációját és hibakeresési folyamatát. Ethernet, RS-232 és RS-485 interfészekkel van felszerelve, amelyek támogatják 3 PLC és 2 távoli I/O modul egyidejű csatlakoztatását, kielégítve a nagyméretű berendezések elosztott vezérlési igényeit.
Támogatja a főbb ipari protokollokat, például a Modbus-t, az OPC-t és a PROFIBUS-t, és kompatibilis az Ethernet/IP kommunikációs protokollokkal is, lehetővé téve az ABB AC800M vezérlőivel és harmadik féltől származó ipari berendezésekkel való zökkenőmentes integrációt.

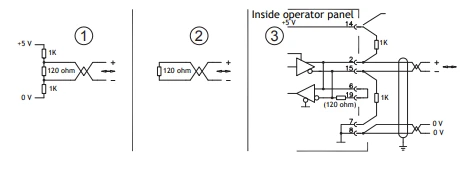

RS-485 kábel- és buszvégállomás:
• Használjon árnyékolt és csavart érpárú kábelt. A pár kapacitása nem haladhatja meg az 52,5 pF/m-t, és a területnek legalább 0,25 mm²-nek (AWG 24) kell lennie, ha a maximális átviteli távolságot és a maximális átviteli sebességet kívánja használni.
• 0 V, a kommunikáció referenciafeszültségét a kábelezésben kell feltüntetni. Kétirányú kommunikáció esetén használjon két párt; egy pár kommunikációhoz és egy pár 0 V-hoz.
• Az árnyékolást az egyik végén földelni kell. A másik vége általában földelve van, de nagyobb távolságok esetén, vagy ha a földpotenciálban különbség van, az árnyékolást egy 0,1 μF/250 V-os műanyag kondenzátoron keresztül a földhöz kell kötni, hogy megakadályozzuk a földelő áramot a fonott árnyékolásban. Számos gyártó javasolja, hogy az árnyékolást minden csomópontnál földeljék.
A különböző gyártók különböző rendszerekkel rendelkeznek a buszvégződésekhez. Az RS-485 szabvány nem írja le a "Fail Safe" funkció végrehajtását, csak azt, hogy a rendszernek képesnek kell lennie a hiba kezelésére.
A vevők kialakításától függően a buszvezetékek azonos szinten lehetnek, vagy húzást-felfelé vagy-lefelé kell húzni, hogy ne észleljenek hibás jeleket, amikor a busz nyugalmi üzemmódban van (az összes adó le van választva).
1. Néhány (régebbi) kezelőpanelnek volt húzási-fel- és lehúzási
2. Az újabb panelek más típusú vevővel rendelkeznek, az úgynevezett "Fail Safe"-ben-beépített-, ahol az egyszerű buszlezárási ellenállás elegendő.
Ha az RS{1}}48585-ös hálózat többi csomópontja fel- és lehúzást igényel, és a kezelőpanel a hurok egyik végén van, a következő eljárások egyike hajtható végre:
3. Csatlakoztasson két 1 ohmos/0,25 W-os ellenállást a 25- pólusú D-alérintkezőbe. Állítsa be az áthidaló csapokat a 6-19.
