Termék bemutatása

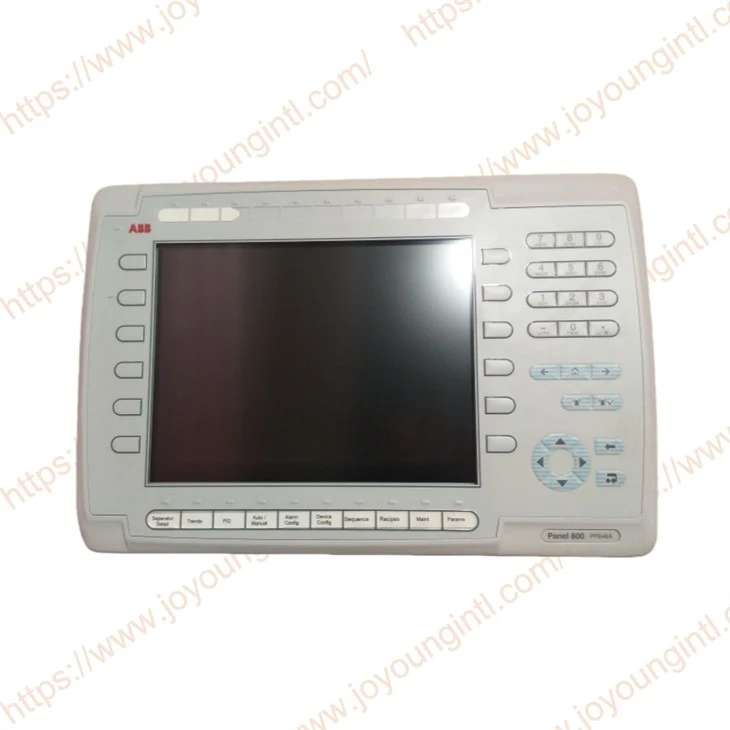

A Process Panel 846A (PP846A 3BSE042238R2) egy minden{5}}egyben- kezelői munkaállomás, amely a csúcskategóriás-ipari számítógépet és egy nagy, kiváló minőségű érintőképernyőt integrál. Úgy tervezték, hogy a legigényesebb alkalmazások számára is kiváló számítási teljesítményt, nagy megtekintési területet és kivételes felhasználói élményt biztosítson, ezért alkalmas főkonzol helyekre, ahol nagy mennyiségű információt kell egyszerre figyelni.
Műszaki előírások
|
Gyártás |
ABB |
|
Modell |
PP846A |
| Alkatrészszám | 3BSE042238R2 |
|
Leírás |
Billentyűpanel, 10,4" |
|
Származás |
Svédország |
|
Dimenzió |
40*25*5cm |
|
Súly |
2,5 kg |
Termék részletek
A PP846A 3BSE042238R2 kezelőpanel galvanikus leválasztással rendelkezik a 24 V DC betáplálás ellen, de nincs galvanikus leválasztás az RS232, RS422/485 és USB kommunikációs portjai között. Csak az Ethernet csatlakozás rendelkezik galvanikus leválasztással.
Amikor egy PC csatlakozik a panelhez, a panel belső 0 V-os (GND) feszültsége a PC-n keresztül csatlakozik a védőföldeléshez. SzámosAz USB-eszközök árnyékolása csatlakoztatható a védőföldhöz. Itt a panel 0 V-os (GND) feszültsége a védőföldelésre csatlakozik, ha például USB memóriakártyát, billentyűzetet vagy hasonló eszközt csatlakoztatunk.
Ha több olyan egység van csatlakoztatva, amelyek 0 V-os és földelt csatlakozással rendelkeznek, és ezek különböző földelési pontokhoz vannak csatlakoztatva, akkor jelentős a probléma kockázata. A földelőáramok a kommunikációs kábeleken, a vezérlő hátsó lemezén és a kezelőpanelen belül haladnak keresztül, és hibákat okozhatnak.
Használjon külső egységeket a kommunikáció javításához és a galvanikus leválasztás eléréséhez. A Westermo jó ipari-szabványos szigetelőkkel rendelkezik, amelyek a 24 V-os egyenáramról is szigeteltek.
A legtöbb kezelőpanel 24 V DC táplálású.
1. Ha olyan tápegységet használ, amely megfelel a biztonsági előírásoknak, és csak a kezelőpanelt táplálja, nincs probléma.
2. Ha azonban olyan 24 V-os egysége van, amely más egységeket is táplál, akkor van ok az óvatosságra.
A kezelőpanel nem rendelkezik olyan szigeteléssel, amely megfelel a biztonsági követelményeknek 230 V AC és 24 V DC közötti esetleges rövidzárlat esetén. Feltételezzük, hogy a 24 V-os betáplálás biztonságos, például SELV az EN 60950 (áramütés elleni védelem) és az UL 950 szerint.
3. Ha jelentős távolság van a 24 V DC és 230 V AC reléérintkezői között, akkor minden betápláláshoz ugyanazokat a 24 V-os eszközöket használhatja.
4. Csatlakoztassa a 0 V-ot a 24 V-os betápláláshoz a földeléshez. Ez három előnnyel jár:
– Növekszik a biztonság. A 24 V-os betáplálás nem lesz feszültség alatt 0 V (24 V) és 230 V fázis közötti hibás csatlakozás vagy rövidzárlat esetén.
– A 24 V-os tápon lévő tranziensek a földhöz vannak kötve.
– Nincs veszélye annak, hogy a 24 V-os betáplálás a talajhoz képest magas szinten van. Ez nem szokatlan, mivel nagy a statikus elektromosság.
A Panel 800 megjelenési történetét az alábbiakban mutatjuk be:
| Változat | Leírás | Felhasználói dokumentáció |
| 4.1 | A Panel 800 és a firmware 1.0-s verziójának kezdeti kiadása. | 3BSE043450R101 (MA00796) |
| 5.0 | Megjelent a firmware 2.0-s verziója, amely támogatja az MMS riasztást és eseményt, valamint a PROFIBUS-DP slave interfészt (CB801). | 3BSE043450R201 |
| 5.0/1 | A firmware 3.0 verziójának kiadása. | 3BSE043450R301 (MA00796A) |
| 5.1 | A firmware 4.0 verziójának kiadása. | 3BSE043450R401 (MA00796B) |
| 5.1/3 | A PP846A kiadása | 3BSE043450R501 |
