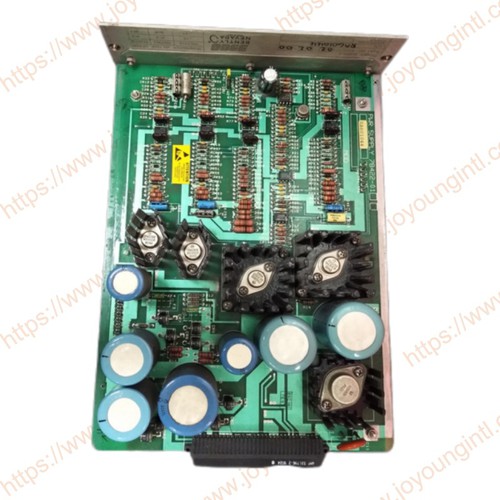

BENTLY NEVADA 3300/65 Dual Probe Monitor

A Bently Nevada 3300/65 egy ipari -minőségű Dual Probe Monitor, amely a Bently Nevada 3300 mechanikus felügyeleti és védelmi modulok sorozatához tartozik. A forgó gépek tengelyrezgés- és elmozdulási jeleinek valós idejű mérésére szolgál, és egy fejlett gépállapot-figyelő és védelmi eszköz.

A 3300/65 Dual Probe Monitor kettős-szondafigyelő architektúrát alkalmaz, amely egyidejűleg tudja fogadni a jeleket a közelségszondától és a sebességérzékelőtől. Lehetővé teszi több-forrású rezgésadatok szinkron beszerzését ugyanazon a megfigyelési csatornán belül. A kettős-szonda kialakítása révén a 3300/65 Dual Probe Monitor egyszerre képes tükrözni a tengely relatív rezgését és a csapágyház rezgési állapotát, elkerülve az egyetlen érzékelő figyelése által okozott információs korlátozásokat.

A 3300/65 Dual Probe Monitor képes kiszámítani a tengely abszolút rezgését. A tengely relatív rezgésjelét a burkolat rezgésjelével vektorosan kombinálva közvetlenül megkapja a tengely abszolút mozgási állapotát. Ez a funkció különösen alkalmas hidrodinamikus csapágyakat használó, nagy sebességű-forgó berendezésekhez, és pontosan tükrözi a forgórész valódi dinamikus viselkedését.

A 3300/65 Dual Probe Monitor több paraméter egyidejű figyelését támogatja, és olyan kulcsfontosságú működési paramétereket képes kiadni, mint a relatív tengelyrezgés, a csapágyház rezgése, az abszolút tengelyrezgés és a tengely átlagos radiális helyzete. Egyazon modulon belül több felügyeleti mennyiség kerül feldolgozásra, így a berendezés működési állapota teljesebb és intuitívabb.

A 3300/65 Dual Probe Monitor ipari-minőségű áramkörrel és szerkezeti kialakítással van felszerelve, amely kiváló anti-elektromágneses interferencia-képességgel és környezeti alkalmazkodóképességgel rendelkezik. Hosszú ideig stabilan tud működni magas-hőmérséklet, nagy-rezgés és összetett ipari helyszíni körülmények között, teljesítve a folyamatos online megfigyelés követelményeit.

A 3300/65 Dual Probe Monitor a Bently Nevada 3300 sorozat alapvető eleme. Közvetlenül a 3300-as sorozat felügyeleti állványába telepíthető, és nagymértékben kompatibilis más felügyeleti, riasztó- és védelmi modulokkal, megkönnyítve a rendszer bővítését és karbantartását.

A 3300/65 Dual Probe Monitor a kettős szondák jelfúziós módszerén keresztül átfogóbb és pontosabb mechanikai rezgésadatokat tud nyújtani a hagyományos egyszondás -szondás megfigyelési módszerhez képest, így a megfigyelési eredmények közelebb állnak a berendezés tényleges működési állapotához.

A 3300/65 Dual Probe Monitor egyidejűleg képes figyelni különböző kulcsparamétereket, például a tengelyrezgést, a burkolat vibrációját és a tengely helyzetét. Lehetővé teszi több-dimenziós állapotelemzést egyetlen megfigyelési modulon belül, csökkentve a további megfigyelési modulok szükségességét.

A 3300/65 Dual Probe Monitor hatékonyan képes azonosítani a korai hibajellemzőket, mint például a forgórész kiegyensúlyozatlansága, a tengely excentricitása, a csapágykopás és a mechanikai kilazulás nagy sebességű forgó gépeknél és kritikus berendezéseknél, ezáltal növelve a berendezések működésének felügyeletének megbízhatóságát.

A 3300/65 Dual Probe Monitor alkalmas folyamatos üzemű berendezésekhez, például gőzturbinákhoz, kompresszorokhoz és generátorokhoz. A mechanikai védelmi rendszer fontos megfigyelő egységeként szolgálhat, és támogatja a hosszú távú stabil működést, valamint a berendezések állapotának trendjeinek elemzését.

A 3300/65 Dual Probe Monitor nagymértékben kompatibilis a Bently Nevada közeli-szondáival, sebességérzékelőivel és a 3300-as sorozatú rendszerrel. Kiforrott telepítési módszerrel, áttekinthető rendszerstruktúrával rendelkezik, és alkalmas nagy-megbízhatóságú ipari felügyeleti projektekhez.

1. kérdés: A 3300/65 Dual Probe Monitort mindkét típusú érzékelőhöz egyszerre kell csatlakoztatni a megfelelő működéshez?
V: A 3300/65 Dual Probe Monitor tervezése egy kettős szonda figyelő architektúrán alapul. A legoptimálisabb felhasználási mód az, ha egyszerre csatlakoztatja a közeli-szondát és a sebességérzékelőt. Ha csak egyetlen típusú érzékelő van csatlakoztatva, néhány fejlett felügyeleti funkció (például a tengely abszolút rezgésszámítása) nem valósítható meg. Ezért javasolt a rendszer tervezése a kétszonda konfiguráció szerint a műszaki tervezési szakaszban.

2. kérdés: A 3300/65 Dual Probe Monitor alkalmasabb radiális vagy axiális mérésre?
V: A 3300/65 Dual Probe Monitor főként radiális rezgések és sugárirányú helyzet figyelésére szolgál, és alkalmas a rotorok radiális dinamikus viselkedésének elemzésére. Az axiális elmozdulás felügyeletét általában erre a célra szolgáló tengelyirányú elmozdulást figyelő modulokkal érik el. A rendszer konfigurálásakor a megfelelő felügyeleti modul típust kell kiválasztani a mérési objektum alapján.

3. kérdés: A rendszerben hol van általában telepítve a 3300/65 Dual Probe Monitor?
V: Egy tipikus mechanikus felügyeleti rendszerben a 3300/65 Dual Probe Monitor rendszerint az alapvető megfigyelési rétegben található, hogy folyamatos működési adatokat és kulcsfontosságú állapotparamétereket biztosítson. Kimeneti jelei tovább csatlakoztathatók riasztási modulokhoz, védelmi logikai egységekhez vagy felső -szintű figyelőrendszerekhez állapotértékelés és trendelemzés céljából.

4. kérdés: A 3300/65 Dual Probe Monitor támogatja a harmadik féltől származó vezérlőrendszerekkel való integrációt?
V: A 3300/65 Dual Probe Monitor szabványos ipari analóg jelkimenetet kínál, és a jel interfészen keresztül csatlakoztatható DCS-hez, PLC-hez vagy más adatgyűjtő rendszerekhez. Az integrációs folyamat során ügyelni kell a jeltartomány, a földelési mód és a rendszer referenciapotenciál konzisztenciájára, hogy biztosítsuk az adatok pontosságát és stabilitását.

5. kérdés: Milyen óvintézkedések szükségesek a telepítéshez, ha a 3300/65 Dual Probe Monitort nagy sebességű forgó{3}}berendezésben használja?
V: A nagy sebességű{0}}berendezések alkalmazásakor a 3300/65 Dual Probe Monitor magas követelményeket támaszt az érzékelők telepítési pontosságával szemben. A közelítési szondáknak szigorúan ellenőrizniük kell a szonda hézagát és a beépítési szöget, a sebességérzékelőnek biztosítania kell a mérési iránnyal való összhangot, ugyanakkor a kábelfektetésnek kerülnie kell az erős elektromos interferenciaforrások közelségét a jelminőség biztosítása érdekében.
