Termék bemutatása
Az A6500-SR System Rack az AMS 6500 ATG gépvédelmi rendszer része. Ez egy 19 hüvelykes rack (84 LE szélesség és 3RU magasság). A System Rack akár 11 védelmi kártya (két -csatornás A6500-UM univerzális mérőkártya és/vagy négycsatornás A6500-TP hőmérsékleti folyamatkártya), egy A6500-RC kártya, két A6-0 kártya, valamint egy CC-RC Relay kártya telepítését teszi lehetővé. redundáns kommunikáció.
Műszaki előírások
|
Gyártás |
EMERSON |
|
Modell |
A6500-SR |
|
Alkatrészszám |
A6500-SR |
|
Leírás |
System Rack |
|
Származás |
Németország |
|
Dimenzió |
45*25*15cm |
|
Súly |
2,55 kg |
Termék részletek
A6500-SR rack méretei: 19 hüvelykes szabvány (84 LE széles × 3RU magas) rack szerkezet, megfelel az IEC 60297 szabványoknak.
Védelmi szint:
A szekrénybe szerelve: IP20 (az IEC 60529 szerint). Vall
Nincs telepítve: IP00 (védelem nélkül).
A rack által támogatott modulok típusai
Az A6500-SR nem egyfunkciós eszköz, hanem egy olyan rendszer, amely a következő tipikus modulokat (kártyákat) tudja fogadni:
A6500-UMUniverzális mérőkártya
Különféle paraméterek, például rezgés, sebesség, elmozdulás, tengelyexcentricitás és héjrezgés gyűjtésére szolgál.

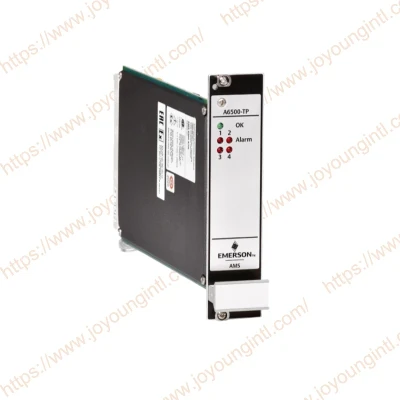

A6500-TP hőmérséklet/folyamat kártya
Hőmérséklet-érzékelők, például RTD/hőelemek, valamint 0-10V/0/4-20mA szabványos folyamatjelek gyűjtésére szolgál.
A6500-RCRelé modul
Biztosítson logikai döntést és kimeneti relé funkciókat, például riasztási trigger kimenetet stb.

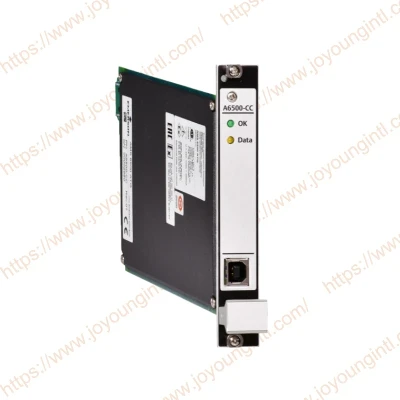

A6500-CC kommunikációs kártya
Biztosítson kommunikációs lehetőségeket a rendszer számára (például Modbus RTU, Modbus TCP/IP, OPC UA és USB csatlakozások stb.).
Az A6500-SR moduláris kártyabehelyezési struktúrát alkalmaz, amely lehetővé teszi a felhasználók számára, hogy a helyszíni megfigyelési követelményeknek megfelelően különböző funkciókkal rendelkező kártyákat telepítsenek. Például:
Telepítsen több általános célú{0}}mérési kártyát a mérési csatornák számának növelése érdekében.
Telepítse a hőmérséklet- és folyamatbemeneti kártyákat a hőmérséklet-felügyelet bővítéséhez.
Használjon kommunikációs kártyákat a rendszerhálózati és távoli hozzáférés eléréséhez.
Amikor az A6500-SR-t választja rendszerhordozónak, a következő elemeket kell figyelembe venni:
Mérési csatorna követelmények: Becsülje meg a szükséges univerzális UM mérőkártyák számát.
Hőmérséklet-/folyamatfigyelési követelmények: Szükségünk van-e hőmérséklet-/folyamat-kártyákra?
Riasztási/vezérlő kimeneti követelmények: Szüksége van relékártyára?
Kommunikációs és redundanciai követelmények: Szükségünk van-e kettős kommunikációs kártyára a redundanciához?
Helyszíni környezeti tényezők-: magasabb szintű védelmi vagy zajcsökkentési intézkedések szükségesek.
GYIK
K: A6500-SR állványméret
V: 19 hüvelykes szabványos (84 LE széles × 3RU magas) állványszerkezet, megfelel az IEC 60297 szabványoknak.
K: Rack tárolási hőmérséklet
V: -40 foktól +85 fokig
K: Modulhely:
V: Legfeljebb 11 felügyeleti modult (például mérőkártyákat, hőmérséklet-/folyamatkártyákat stb.) tud fogadni.
Egy relémodul foglalat. 1 – 2 kommunikációs kártyahely (redundáns kommunikáció).
