Áttekintés
A PR6426/000-030 egy 32 mm átmérőjű, nagy-hatótávolságú, érintésmentes örvényáram-érzékelő, amelyet a német EPRO (ma az Emerson része) gyárt. Kifejezetten nagy forgó gépekhez (200 mm-es vagy annál nagyobb tengelyátmérő) tervezték, és statikus elmozdulások/dinamikus rezgések figyelésére használják. Előerősítővel (például CON021) párosítva TSI-rendszert alkot, és széles körben használják az energia-, petrolkémiai és kohászati iparban.
Műszaki előírások
|
Gyártás |
EPRO |
|
Modell |
PR6426/000-030 |
|
Leírás |
32 mm-es örvényáram érzékelő |
|
Származás |
Németország |
|
Dimenzió |
24*17*6cm |
|
Súly |
0,55 kg |
Működési elv
Elektromágneses örvényáram hatás
Probe gerjesztés
A szonda nagyfrekvenciás{0}}tekerccsel van felszerelve. Az előerősítő nagy-frekvenciás váltóáramot biztosít, és váltakozó mágneses teret hoz létre.
Eddy Current generáció
Amikor a mágneses tér megközelíti a fémtengely felületét, zárt örvény-szerű áram (elektromágneses örvényáram) indukálódik.
Impedancia moduláció
Az örvényáram fordítottan gyengíti az eredeti mágneses teret, aminek következtében a tekercs impedanciája/amplitúdója megváltozik a szonda - tengelyrésével (minél kisebb a rés, annál erősebb az örvényáram, és annál nagyobb az amplitúdó csillapítása).
Jelátalakítás
Az előerősítő az impedancia változásait a réssel arányos feszültségjellé (2V/mm) demodulálja, és kiadja a felügyeleti rendszernek kijelzés/riasztás/védelem céljából.
Kalibráció
Gyárilag 42CrMo4 acélszabványra van kalibrálva. A helyszínen csak a kezdeti légrést (kb. 5,5 mm) kell beállítani, hogy használható legyen.
Alkalmazás előnyei

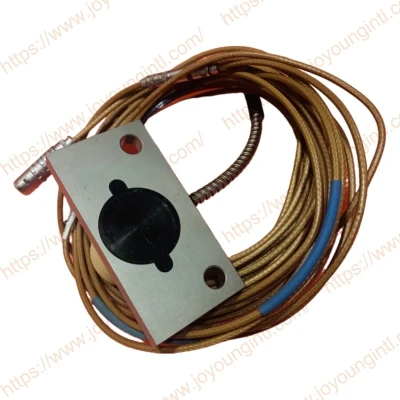

PR6426/000-030 32mm örvényáram-érzékelő
1. Érintésmentes -mérési módszer
A szonda nem érintkezik mechanikusan a tengely felületével, ami csökkentheti a kopás hatását, és hosszú távú{0}}működési forgatókönyvekre alkalmas.
2. Dinamikus megfigyelésre alkalmazható
Üzem közben képes tükrözni a tengelyrendszer rezgés- és elmozdulásváltozási trendjeit, alkalmas állapotfigyelő rendszerben való használatra.
PR6426/000-030 32mm örvényáram-érzékelő
3. Jól kompatibilis a felügyeleti rendszerrel
Általában az EPRO előerősítővel és felügyeleti modullal együtt használják, és egy teljes mechanikai védelmi rendszerbe integrálható.
4. Alkalmazkodni az ipari működési környezethez
Még mindig viszonylag stabil mérési teljesítményt képes fenntartani ipari körülmények között, például hőmérséklet-változások és rezgések esetén (a fajlagos teljesítmény a telepítési és kalibrálási körülményektől függ).
Paraméter részletei
| Paraméterek | Értékek | Megjegyzések |
| Érzékenység | 2 V/mm (50,8 mV/mil) | Hiba: ±1,5% vagy annál kisebb |
| Lineáris tartomány | ±4,0 mm (0,157 hüvelyk) | Statikus elmozdulás |
| Tengelyátmérő követelmény | 200 mm vagy annál nagyobb (7,87 hüvelyk) | Nagy gőzturbinákhoz / kompresszorokhoz |
| Üzemi hőmérséklet | -35 fok ~ +180 fok | Rövid távon (< 4 óra) elérheti a 200 fokot |
| Szonda nyomásállósága | 6500 hPa (94 psi) | Alkalmazható olaj/gáz környezethez |
| Frekvenciaválasz | DC ~ 10 kHz | Dinamikus rezgésmérés |
| Célanyag | 42CrMo4 acél (standard) | Ferromágneses fém |
| Robbanásbiztos-minőség | Eex ib IIC T6/T4 | Robbanásbiztos-környezetben is elérhető |
Tipikus alkalmazási forgatókönyvek
A gőzturbina egység működésének felügyelete
Ipari kompresszorok állapotának monitorozása
Szivattyú{0}}típusú berendezések tengelyrendszereinek felügyelete
Rezgéselemző rendszer ventilátorokhoz és forgó gépekhez
Ipari állapotfigyelő és védelmi rendszer
