Termék bemutatása
A 140DAI75300 egy diszkrét bemeneti modul, amelyet a Schneider Electric Modicon Quantum programozható logikai vezérlőiben (PLC) használ. Az ipari automatizálási alkalmazásokhoz tervezett modul lehetővé teszi a különféle terepi eszközök, például érzékelők, kapcsolók és egyéb be-/kikapcsoló berendezések digitális bemeneti jeleinek integrálását a PLC rendszerbe.
Műszaki előírások
|
Márka |
Schneider |
|
Modell |
140DAI75300 |
|
Alkatrészszám |
140DAI75300 |
|
Leírás |
Diszkrét bemeneti modul |
|
Származás |
Franciaország |
|
Dimenzió |
18*13*5cm |
|
Súly |
0,3 kg |
Termék részletek
140DAI75300 diszkrét bemeneti modul Főbb jellemzők:
Család: Modicon Quantum PLC sorozat
Bemenetek száma: 32 digitális bemenet
Bemeneti feszültség: 24V DC
Bemenet típusa: Süllyesztő/Sourcing
Leválasztás: Galvanikus leválasztás a bemeneti és logikai áramkörök között a jel interferencia elkerülése érdekében.
Bemeneti jellemzők:
Feszültség: 24 V DC (névleges), 20,4 V és 28,8 V közötti tűréshatárral
Áram: 7mA (tipikus) bemenetenként
Bemeneti küszöb: 15 V DC (BE), 5 V DC (KI)
Bemeneti frekvencia: Akár 10 kHz
A 140DAI75300 diszkrét bemeneti modul műszaki adatai:
Bemeneti konfiguráció: Minden modul 32 különálló bemenettel rendelkezik, 2 bemeneti csoporttal, egyenként 16 csatornával. Minden csatornát egymástól függetlenül figyelnek a nagy megbízhatóság érdekében.
Feszültség tartomány:
Működési tartomány: 20,4V-28,8V DC
Névleges bemeneti feszültség: 24V DC
Bemeneti jel típusa: Ez a modul támogatja a süllyesztő (áram az eszközről) és a forrás (áram az eszközre) digitális bemeneteket.
Bemeneti válaszidő:
BE-KI: 10 ms
KI-BE: 10 ms
Teljesítmény:
Adatátviteli sebesség: Nagy{0}}sebességű digitális adatátvitel a Modicon Quantum PLC-hez, amely biztosítja a bemeneti jelek gyors és pontos feldolgozását.
Jelkondicionálás: Beépített{0}}zajszűrő szűrő, amely stabil működést biztosít elektromos interferenciának kitett ipari környezetben.
Diagnosztikai LED-jelzők: Minden bemenethez tartozik egy LED-jelzőfény, amely jelzi a bemenet állapotát (BE/KI). A modul állapotjelző LED-je is található az egyszerű diagnosztika és hibaelhárítás érdekében.
Csatlakozás:
Buszkommunikáció: A modul a Modicon Quantum PLC-vel egy dedikált nagy{0}}sebességű hátlapi kommunikációs buszon (Quantum I/O busz) keresztül kommunikál. Ez biztosítja a bemeneti adatok gyors cseréjét a modul és a PLC rendszer között.
Modbus kompatibilitás: A többi Modicon Quantum I/O modulhoz hasonlóan a 140DAI75300 is kompatibilis a Modbus Plus protokollal a hálózati integrációhoz.

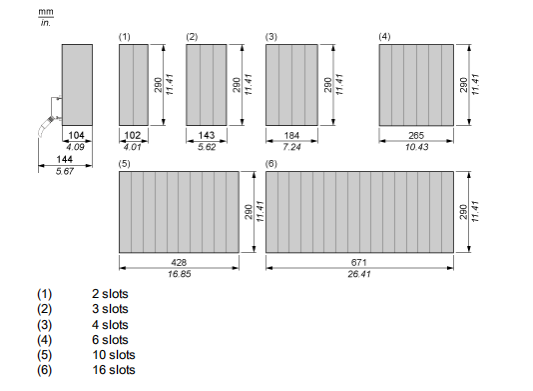

140DAI75300 Diszkrét bemeneti modul Modulok és rackek méretei
GYIK
K: Milyen szoftverplatformok kompatibilisek ezzel a modullal?
V: A Schneider 140DAI75300 diszkrét bemeneti modul három kulcsfontosságú szoftverplatformmal kompatibilis: Unity Pro, ProWORX 32 és Concept. Ezek a platformok lehetővé teszik a modul hatékony programozását, konfigurálását és kezelését egy kiterjedtebb automatizálási rendszeren belül.
K: Mi ennek a modulnak a szigetelési besorolása?
V: A modul 1780 Vrms szigetelést biztosít a csoportok között, valamint az egyes csoportok és a busz között, biztosítva, hogy biztonságosan és megbízhatóan működjön még elektromos zajos vagy zavaros környezetben is.
K: Milyen típusú jelzést biztosít a modul?
V: A modul rendelkezik egy LED-jelzővel az aktív buszkommunikációhoz (zöld), egy külső hibaérzékelő jelzővel (piros) és külön zöld LED-ekkel a 32 bemeneti csatorna mindegyikéhez. Ez lehetővé teszi a modul állapotának és teljesítményének egyszerű nyomon követését.
