Termék bemutatása

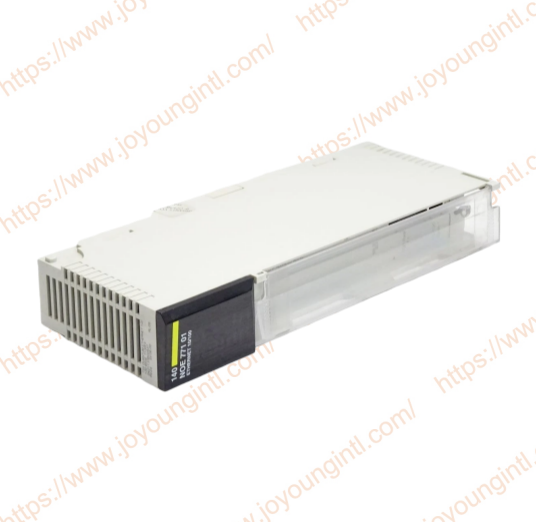

A 140NOE77101 egy Ethernet TCP/IP kommunikációs modul a Schneider Electric Modicon Quantum sorozatában, amelyet a Quantum PLC rendszerek és az Ethernet eszközök közötti adatkommunikációra használnak. Ez a modul támogatja a szabványos Ethernet TCP/IP protokollt, és lehetővé teszi az adatcserét a PLCS és a felsőbb számítógépek, SCADA rendszerek, mérnöki állomások és egyéb Ethernet eszközök között. Alkalmas megfigyelésre, adatgyűjtésre és hálózati kommunikációs forgatókönyvekre ipari automatizálási vezérlőrendszerekben.
Műszaki előírások
|
Márka |
Schneider |
|
Modell |
140NOE77101 |
|
Alkatrészszám |
140NOE77101 |
|
Leírás |
Ethernet hálózati TCP/IP modul |
|
Származás |
Franciaország |
|
Dimenzió |
18*13*5cm |
|
Súly |
0,3 kg |
Termék részletek
A 140NOE77101 Ethernet hálózati TCP/IP modul hardverszerkezetének leírása
A modul általános felépítése
A 140NOE77101 Ethernet hálózati TCP/IP modul a Modicon Quantum sorozat szabványos modulszerkezetét alkalmazza. Külső méretei és beépítési módjai összhangban vannak a Quantum sorozat többi moduljával, megkönnyítve a rendszerintegrációt és a karbantartást.
Szabványos moduláris felépítés, kompatibilis a Quantum PLC rackekkel
Ipari -minőségű modulház, kapcsolószekrénybe történő beépítésre alkalmas
Az elülső műveleti terület áttekinthető, ami megkönnyíti az interfészek és állapotok azonosítását
Előlapi interfész kialakítása
A 140NOE77101 modul előlapja Ethernet kommunikációs interfészt integrál az ipari Ethernethez való csatlakozáshoz.
Standard Ethernet interfész a hálózati kommunikációhoz
Támogatja a kapcsolatot olyan eszközökkel, mint a kapcsolók, ipari PCS és HMIS
Az interfész helyzete kényelmes vezetékezéshez és karbantartáshoz
Az interfész kialakítása megfelel az ipari telephelyek megbízható csatlakozási igényeinek.
Állapotjelző és kijelző egység
A 140NOE77101 modul eleje több állapotjelző lámpával van felszerelve, amelyek a modul működését és kommunikációs állapotát jelzik.
Tápellátás és a modul működési állapotának jelzése
Ethernet kommunikáció állapotjelzés
Adatátvitel vagy kapcsolat állapotának jelzése
A jelzőlámpákon keresztül a karbantartó személyzet vizuálisan megállapíthatja, hogy a modul megfelelően működik-e, és létrejött-e a kommunikáció.
Belső áramkörök és kommunikációs egységek
A 140NOE77101 egy dedikált kommunikációs feldolgozó egységet integrál az Ethernet kommunikációs adatok kezelésére.
A független kommunikációs feldolgozási logika csökkenti a PLC CPU terhelését
Támogatja a TCP/IP protokoll feldolgozását és az adatok gyorsítótárazását
A belső adatok cseréje a CPU-val a PLC hátlapján keresztül történik
Ez a struktúra segít növelni a rendszer kommunikációjának stabilitását és reagálási képességét.
A hátlap csatlakozási és tápellátási módja
A 140NOE77101 Ethernet hálózati TCP/IP modul tápellátást és adatkommunikációt valósít meg a Quantum PLC rack hátlapján keresztül.
Nincs szükség külön külső tápegységre.
A nagy sebességű{0}}adatinterakció a PLC CPU-val a hátlapon keresztül érhető el.e
A bedugható{0}}szerkezet kényelmessé teszi a telepítést és a cserét
Ipari környezeti alkalmazkodóképességi tervezés
A 140NOE77101 Ethernet hálózati TCP/IP modult az ipari vezérlési terület alkalmazási követelményeinek szem előtt tartásával tervezték.
Alkalmas hosszú-folyamatos működésre
Alkalmazkodni kell az ipari környezet hőmérsékleti, ty- és elektromágneses interferencia feltételeihez.nts
Megfelel az ipari automatizálási berendezések általános alkalmazási követelményeinek.
140NOE77101 Ethernet hálózati TCPIP modul Főbb jellemzők
Ez a Transparent Ready modul támogatja a B30 osztályú webszervereket, lehetővé téve a felhasználók számára a diagnosztikai és adatszerkesztési szolgáltatások távoli elérését PC-terminálon keresztül. Az előre meghatározott weboldalak valós idejű állapotfrissítéseket-adnak, így biztosítva a hatékony hálózatkezelést. A modult forró készenléti redundanciára tervezték, növelve a megbízhatóságot a kritikus automatizálási folyamatokban.
Műszaki előírások
A 140NOE77101 Ethernet hálózati TCPIP modul robusztus Ethernet-kommunikációt kínál 10BASE-T/100BASE-TX RJ45 csavart érpárral és MT/RJ 100BASE-FX száloptikai interfésszel a nagy-sebességű adatátvitel érdekében 0 Mbit/s10/s sebességgel. Számos hálózati szolgáltatást tartalmaz, beleértve a Modbus TCP üzenetküldést, az I/O szkennelést, a sávszélesség-kezelést, az SNMP-hálózatkezelést és az FDR-kiszolgáló támogatását. A modul tápellátását közvetlenül a rack tápegységről kapja, 750 mA-t fogyaszt 5V DC-n.
LED kijelzők és helyi jelzések
Az egyszerű monitorozás és diagnosztika megkönnyítése érdekében a modul több LED-jelzőt tartalmaz, mint például:
TxAct/RxAct LED – Adási/vételi tevékenység
Aktív LED – A rack működését jelzi
Link LED – Hálózati tevékenység
Ready LED – Modul készenlét
Fduplex LED – Full{0}}duplex mód
RUN LED – Ethernet hálózat állapota
Fault LED – Ethernet modul hibajelzés
Kernel LED – Letöltési mód
Coll LED – Ütközésérzékelés
10 MB/100 MB LED – Adatsebesség állapota
Ipari tartósság és megfelelőség
Az ipari automatizáláshoz készült Schneider Electric 140NOE77101 Ethernet hálózati TCPIP modul CE-jelöléssel rendelkezik, amely biztosítja a globális minőségi és biztonsági szabványoknak való megfelelést. Redundáns architektúrája garantálja a magas rendelkezésre állást, így alkalmassá teszi azokat a kritikus fontosságú- alkalmazásokhoz, amelyek folyamatos működést igényelnek hálózati hibák nélkül.
Schneider PLC 140 sorozat
A 140-es sorozat a Schneider Electric által piacra dobott ipari programozható logikai vezérlő (PLC) rendszer, amely a Schneider Modicon Quantum PLC platformjához tartozik. A 140-es sorozatú termékek moduláris és méretezhető architektúrájúak, és vezérlési megoldásokat kínálnak a közepes és nagy-ipari vezérléshez, folyamatvezérléshez és összetett automatizálási feladatokhoz.
