Termék Bevezetés
Az IS215VCMIH2B VME busz mestervezérlőt használják a gázturbinavezérlő rendszerek Mark VI sorozatához. Kommunikációs interfészként szolgál a vezérlő és az I/O táblák között, valamint az Ionet System Control hálózattal, kezeli a VME buszt a vezérlő és az I/O állványokban, és felelős az állványban lévő összes tábla és a hozzá tartozó terminál táblák azonosítójának kezeléséért.
Műszaki előírások
|
Gyártás |
General Electric (GE) |
|
Modell |
IS215VCMIH2B |
| Alkatrészszám | IS200VCMIH2BCC |
|
Leírás |
Mark VI VME Bus Master Controller (VCMI) tábla
|
|
Származás |
Egyesült Államok |
|
Dimenzió |
30*20*10 cm |
|
Súly |
0. 35 kg |
Termék részletei

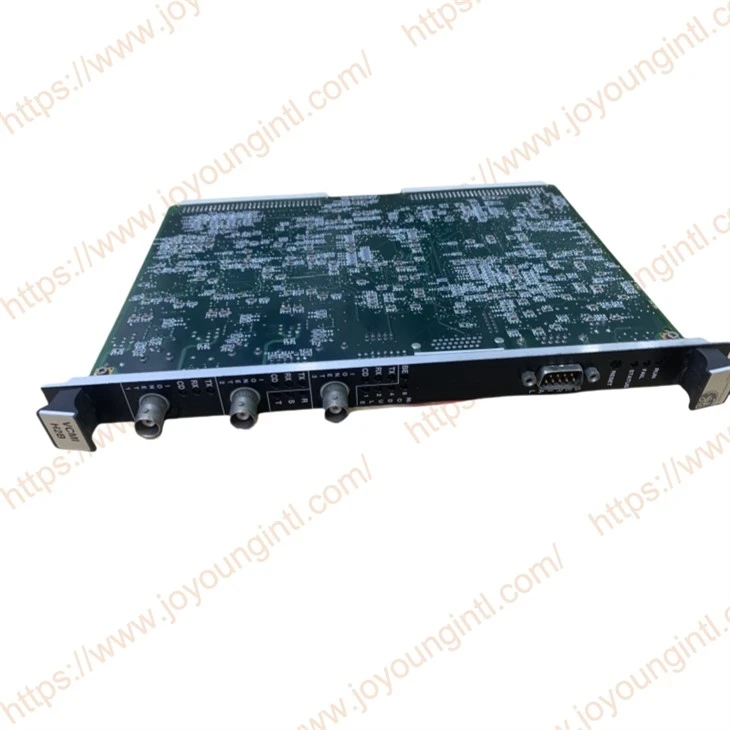

IS215VCMIH2B megjelenési struktúra:
Előlap: Négy portcsatlakozás létezik, beleértve 1 soros portot és 3 ionet -csatlakozót. Az egyes ionet -csatlakozók felett három LED mutató van, a "TX", "RX" és "CD" feliratú. Négy LED-es LED-es LED-ek is vannak, amelyek 1., 2, A panelt csavarokkal csatlakoztatják az alaplaphoz.
Körbemutató: Két hátter van, egy 12- csap függőleges férfi csatlakozó (P5) és több vezetőképes pontokból készült csatlakozó, olyan alkatrészek felhasználásával, mint az integrált áramkörök, ellenállók, kondenzátorok és diódák. Az előlap széle közelében három transzformátor található, és több mint negyven induktor gyöngy.
Előlap: Négy portcsatlakozás létezik, beleértve 1 soros portot és 3 ionet -csatlakozót. Az egyes ionet -csatlakozók felett három LED mutató van, a "TX", "RX" és "CD" feliratú. Négy LED-es LED-es LED-ek is vannak, amelyek 1., 2, A panelt csavarokkal csatlakoztatják az alaplaphoz.
Körbemutató: Két hátter van, egy 12- csap függőleges férfi csatlakozó (P5) és több vezetőképes pontokból készült csatlakozó, olyan alkatrészek felhasználásával, mint az integrált áramkörök, ellenállók, kondenzátorok és diódák. Az előlap széle közelében három transzformátor található, és több mint negyven induktor gyöngy.
VCMI konfiguráció:
|
Paraméter
|
Leírás
|
Választás
|
|
Rendszerkorlátozások
|
Engedélyezze vagy tiltsa le az összes rendszerhatárot
|
Engedélyezés, letiltás
|
|
PS _ limit1
|
± tápellátási határértékek a P5, P15, N15 % -ra
|
0 - 10
|
|
PS _ limit2
|
± P12, N12, P28, N28 tápegység határainak százaléka
|
0 - 10
|
|
Pwrbuslimits
|
Engedélyezze vagy tiltsa le az energiabusz -diagnosztikát
|
Engedélyezés, letiltás
|
|
125 VBushlim
|
High korlát a 125 V DC busznál voltban
|
0 - 150
|
|
125 Vbusllim
|
Alsó határ 125 V DC busznál volt
|
0 - 150
|
|
125 VBUSGLIM
|
Alacsony volt a földi határig 125 V DC buszhoz (diagnosztika)
|
0 - 150
|
|
J3 Power Monitor
|
PDM monitor
|
Csatlakoztatva, nem csatlakoztatva
|
|
Logic _ a _1 -ben
|
A 12 logikai bemenet közül az első - Board Point jel
|
Pontszerkesztés (bemeneti bit)
|
|
Logic _ in
|
Konfigurálható elem
|
Használt, fel nem használt
|
|
P 125_ GRD
|
P125 a földhöz képest - a tábla pont jele
|
Pontszerkesztés (bemeneti úszó)
|
|
Bemeneti típus
|
Analóg bemenet típusa
|
Használt, fel nem használt
|
|
Alacsony _ bemenet
|
Bemeneti feszültségek alacsony értéken
|
-10 to +10
|
|
Alacsony _ érték
|
Bemeneti érték a mérnöki egységekben alacsony MA -nál
|
-3. 4082E +038 - 3.4028E +038
|
|
Magas _ bemenet
|
Bemeneti feszültségek nagy értéken
|
-10 to {+10
|
|
Magas _ érték
|
Bemeneti érték a mérnöki egységekben magas MA -nál
|
-3. 4082E +038 - 3.4028E +038
|
Termék riasztások
|
Hiba
|
Hibás leírás
|
Lehetséges ok
|
| 1 |
SOE túllépés - Az események adatainak túllépése
|
A VCMI nem kap SOE nyilvántartást. A VCMI firmware hiba ritkán okozhat hamis FC 1 -et az inicializálás során.
|
| 2 |
Flash memória CRC hiba
|
OARD firmware programozási hiba (a tábla nem lép online)
|
| 3 |
A CRC hiba felülbírálása aktív
|
OARD firmware programozási hiba (a tábla megengedett, hogy online lépjen)
|
| 4 |
A Watchdog áramkör nem fegyveres
|
Táblázat firmware programozási hibája (a tábla megengedett, hogy online lépjen)
|
| 16 |
A rendszer korlátozásának ellenőrzése le van tiltva
|
A rendszer ellenőrzését konfigurációval letiltották
|
| 17 |
Táblázat -azonosító meghibásodása
|
Sikertelen id chip a VME I/O táblán
|
| 18 |
J3 azonosító hiba
|
A J3 csatlakozó vagy a kábelprobléma nem megfelelő chip
|
| 24 |
Firmware/hardver összeegyeztethetetlensége
|
Nvalid terminállap csatlakoztatva a VME I/O táblához
|
| 25 |
A testület bemenetei nem értenek egyet a szavazott értékkel
|
Probléma a bemenetkel. Ez lehet az eszköz, a vezeték a terminállaphoz, a kapcsolt táblához vagy a kábelhez.
|
| 30 |
ConfigcompatCode eltérés; Firmware: #, TRE: #
A konfigurációs kompatibilitási kód, amelyet a firmware
A várható, hogy különbözik a TRE fájlban található
Ez a tábla
|
Telepített egy TRE fájlt, amely összeegyeztethetetlen az I/O táblán lévő firmware -vel. Vagy a TRE fájlnak vagy a firmware -nek meg kell változnia. Vegye fel a kapcsolatot a gyárral.
|
