A vezérlőrendszer alkotóelemeként a GE IS420UCPAH2A megvalósíthatja az ipari berendezések vagy folyamatok vezérlését, például a gázturbinák és egyéb berendezések működési paramétereit és működési sorrendjét. Több bemeneti és kimeneti csatornával rendelkezik, és különféle érzékelőkhöz, aktuátorokhoz és egyéb berendezésekhez csatlakoztatható a folyamatváltozók és a kimeneti vezérlőjelek figyeléséhez, hogy megfeleljen a jelkölcsönhatás követelményeinek a különböző ipari forgatókönyvekben.
Műszaki előírások
|
Gyártás |
General Electric (GE) |
|
Modell |
IS420UCPAH2A |
| Alkatrészszám | IS420UCPAH2A |
|
Leírás |
Jelölje meg a Vle vezérlőt kiterjesztett I/O-val |
|
Származás |
Egyesült Államok |
|
Dimenzió |
20*20*8cm |
|
Súly |
0,4 kg |
UCPA telepítés
Távolítsa el az UCPA borítót:
Az UCPAH2A részleges szétszerelést igényel a WEXP jumperek eltávolításához. Ezzel a 6–8 bővítő analóg bemeneteket 0–5 értékre állítja
V mód (az alapértelmezés a jumperekkel 4–20 mA mód).
Az UCPA burkolat eltávolításához
1.Egy kis laposfejű csavarhúzóval csavarja ki a tápcsatlakozó rögzítőcsavarjait, és távolítsa el.
2. Távolítsa el mindkét sorkapocs terepi kábelezési részét.

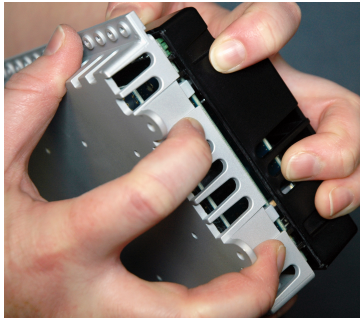

3. Keresse meg a burkolat két behúzott részét (a következő képen látható módon), és nyomja meg erősen befelé, miközben húzza a
fedje le az alaptól.
Bekötés és kábelezés:
Az analóg bemeneteknek, analóg kimeneteknek, impulzusfrekvenciás bemeneteknek és bármilyen kapcsolódó térerőnek árnyékolt, árnyékolt jelkábelt kell használnia.
vezetékek a ház mellékelt kapcsain végződve. A diszkrét I/O nem árnyékolt vezetékeket használhat. Ethernet kábelek is kell
az árnyékolt típus. Az árnyékolt kábelek további túlfeszültség-elnyomást biztosítanak a tranzienseknek kitett jelek számára. Helyszíni huzalozáshoz,
lásd az STWC és WEXP kapocsléc-definíciós táblázatait.
Az UCPA névleges 12 V-os egyenáramú tápegységgel működik (9–16 V dc). A megfelelő tápcsatlakozót az UCPA tartalmazza
vezérlő alkatrészkészlet (nem az UCSB-hez használt). A 12 V-os egyenáramú bemenet tápról való táplálásra szolgál
osztályú védelmi fokozattal. A vezérlő tápbemeneti kapcsaihoz vezető vezetékek hossza nem haladhatja meg a 30 métert.
Az UCPA-t integrált I/O-képességű szimplex egységvezérlőkhöz tervezték, kisebb helyigénnyel, és -40 és 70 fok között működik.
C környezeti hőmérséklet tartományban. A BPPC processzor sebessége és a RAM mennyisége a korlátozó tényezők. Az UCPA kb
Az UCSB memóriájának 25%-a. Ügyeljen azonban arra, hogy a belső UCPA processzor és memória a következőket tartalmazza
korlátozások az UCSB vezérlőhöz képest:
•Az UCPA-teljesítmény az UCSBH4A-hoz (1066 MHz Intel® processzor) képest körülbelül 15%-os.
•Az UCPA teljesítmény az UCSBH1A-hoz (600 MHz Intel processzor) képest körülbelül 25%-os.
• Az UCPA nem lehet a megosztott IONet rendszer része.
• Az UCPA nem támogatja az OPC UA-t közvetlenül a vezérlőről.
•Az UCPA legfeljebb hat szimplex elosztott I/O csomagot tud támogatni az IONeten keresztül, legalább 20 keretperiódussal
ms.
• Az UCPA nem rendelkezik valós idejű órával, amely a SecurityST szerver teljes körű támogatásához szükséges.
• A FOUNDATION terepi buszt az UCPA nem támogatja.
