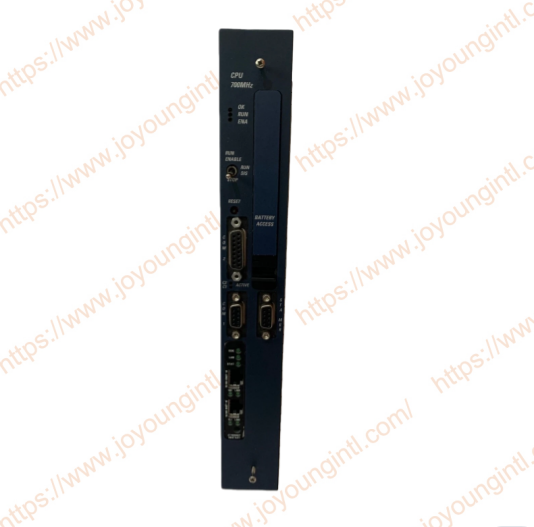

GE Fanuc IC698CPE020 RX7i 700MHz CPU

IC698CPE020 Alapvető jellemzők és műszaki adatok
1. Processzor és teljesítmény
CPU fő frekvencia: 700 MHz-es Pentium{1}}osztályú processzor, amely erőteljes számítási képességeket biztosít.

Végrehajtási sebesség: A logikai utasítások feldolgozásának sebessége messze meghaladja az első -generációs 90-70 CPU-két (például CPM790), és különösen ügyesen kezeli a nagy és összetett programokat, beleértve a strukturált szöveget és a hatalmas adatfeldolgozási feladatokat.

Determinisztikus vezérlés: Miközben több feladatot futtat, nagy mennyiségű I/O-t és összetett hálózati kommunikációt kezel, továbbra is biztosíthatja a kiszámítható szkennelési ciklusokat.

2. Memória konfiguráció
Felhasználói programmemória: 20 MB (flash memória), logika, konfiguráció és firmware tárolására szolgál.

Felhasználói adatmemória: 10 MB (RAM), változók, tömbök és ideiglenes adatok tárolására szolgál.

Akkumulátoros biztonsági mentés: A szabványos akkumulátor támogatja az adatmemória megtartását (áramkimaradás esetén). Egyes modellekbe beépített szuperkondenzátorok lehetnek-a rövid távú adatmegőrzés érdekében.

3. Kommunikációs interfész
Ez a CPU kiemelkedő fénypontja:

Alaplapi-kétportos- Ethernet-kapcsoló

1. port (P1) és 2. port (P2): Két 10/100BASE-TX automatikus-RJ45 port észlelése.

Beépített -kapcsoló funkció: Lehetővé teszi az eszközök "Daisy chain" módon történő csatlakoztatását további külső kapcsolók nélkül, leegyszerűsítve a vezetékezést és növelve a megbízhatóságot.

Támogatott protokollok: Natív módon támogatja az SRTP-t (a GE szabadalmaztatott ipari Ethernet protokollja programozáshoz, HMI kommunikációhoz és adatcseréhez) és a Modbus TCP kliens/szerver funkcióit. Ez a fő módja a kommunikációnak a gazdaszámítógéppel (SCADA/HMI), a programozóállomásokkal és más Ethernet-támogatott{1}}eszközökkel.

Soros port

Soros port 1 (S1): Elszigetelt RS-485 port, amely támogatja az SNP slave (hagyományos programozói csatlakozáshoz) és Modbus RTU master/slave protokollt.

Soros port 2 (S2) Elszigetelt RS-232/RS-485 konfigurálható port, amely nagyobb rugalmasságot biztosít az alkalmazásban.

4. Vezérlési és bővítési lehetőségek
Helyi I/O: Az RX7i nagy{1}sebességű PCI-hátlapon (rackmodell, például IC698CHS117) keresztül csatlakoztatva számos nagy-teljesítményű és nagy{5}}sűrűségű I/O modult támogat.

Távoli I/O: Az elosztott I/O csatlakoztatható a Genius buszon (GBC modulok segítségével) vagy olyan modernebb hálózatokon keresztül, mint a Profibus{0}}DP és a DeviceNet.

I/O kapacitás: messze meghaladja a 90-70 sorozatot, több tízezer digitális és analóg I/O pontot támogat.

5. Szoftver és programozás
Mérnöki szoftver: Az Emerson Proficy Machine Edition vagy újabb Proficy Control System (PCS) használata hardverkonfigurációhoz, programozáshoz (létradiagramok, funkcióblokkok, strukturált szöveg, C nyelvi blokkok), hibakereséshez és diagnosztikához.

Hordozhatóság: Programozási koncepciója az egyetlen fejlesztésre, több{0}}platformos telepítésre helyezi a hangsúlyt. A felhasználói befektetések védelme érdekében a programlogikát át lehet vinni a PACSystems különböző hardverplatformjai közé (például RX3i).

IC698CPE020 Tipikus alkalmazási forgatókönyvek
Nagy-léptékű és összetett folyamatvezérlés (vegyipar, olaj és gáz)

Nagy{0}}sebességű és nagy-precíziós gépvezérlés (fémfeldolgozás, nyomtatás)

Kritikus infrastruktúra ellenőrzése (víz/szennyvízkezelés, energiagazdálkodás)

Egy nagyszabású{0}}elosztott vezérlőrendszer központi főállomásaként.

Ha szeretné igénybe venni az IC698CPE020 termékre vonatkozó legjobb ajánlatainkat, lépjen kapcsolatba velünkinfo@htechplc.com,és 24 órán belül visszakeresünk.
