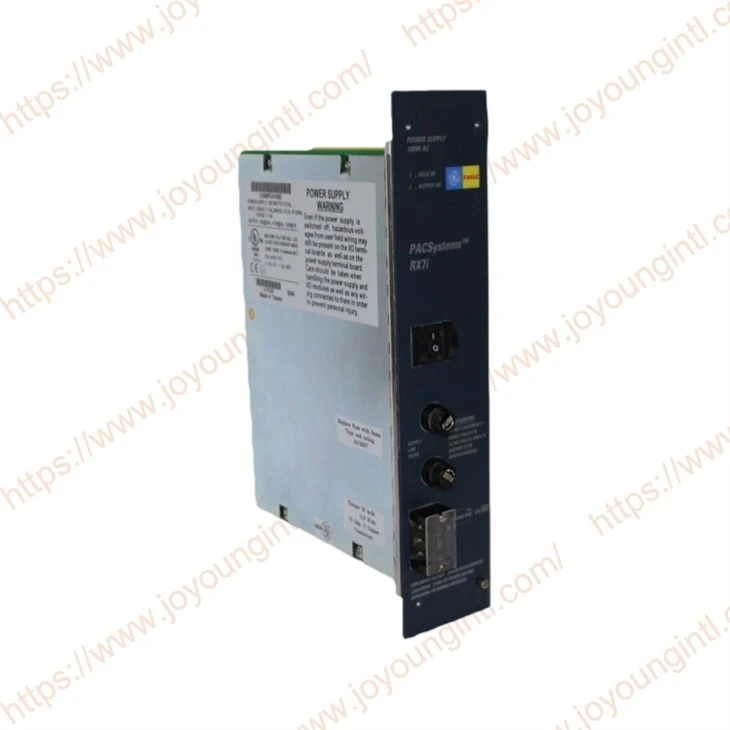

GE Fanuc IC698PSA350 tápegység modul

A GE Fanuc IC698PSA350 tápegység modul több áramvédelmi mechanizmussal van felszerelve, amelyek célja, hogy megakadályozzák a berendezések károsodását olyan problémák miatt, mint például az áramingadozások, rövidzárlatok és túlterhelések. A modul által támogatott fő áramvédelmi funkciók a következők:

1. Túláramvédelem
Védelmi mechanizmus: Ha a kimeneti áram meghaladja a modul névleges áramát (általában 20A), ez a funkció visszacsatolást ad a beépített-elektronikus áramkörön keresztül, hogy korlátozza az áramerősséget vagy leállítsa a kimenetet, ezáltal megakadályozza az eszköz túláram miatti károsodását.
2. Túlfeszültség védelem
Védelmi mechanizmus: A túlfeszültségvédelem meghatározza, hogy a bemeneti feszültség meghaladja-e a normál működési tartományt a beépített -feszültségfigyelő áramkörön keresztül. Ha a bemeneti feszültség meghaladja a megadott felső határt (például 264 V AC felett), a modul automatikusan leválasztja a tápellátást, hogy megvédje a belső alkatrészeket a magas feszültségtől.
3. Kisfeszültségű védelem
Védelmi mechanizmus: Akadályozza meg, hogy a tápmodul tovább működjön, ha a feszültség túl alacsony, elkerülve ezzel az instabilitást vagy a rendszer meghibásodását, ami az elégtelen feszültség miatti normális indulást eredményezi.
4. Rövidzár-védelem
Védelmi mechanizmus: Ha rövidzárlat lép fel a tápkimeneti terminálon (például kábel sérülése, rossz érintkezés vagy egyéb okok miatt), a rövidzár{0}}védelmi mechanizmus azonnal működésbe lép, hogy megakadályozza a tápegység túlmelegedését, meggyulladását vagy más katasztrofális meghibásodást.

5. Túl-hőmérséklet elleni védelem
Védelmi mechanizmus: A hőmérséklet-érzékelő figyeli a modul belső hőmérsékletét. Ha a hőmérséklet eléri a túlmelegedési küszöböt, a túlmelegedés elleni védelmi funkció-lekapcsolja a modul tápellátását, vagy korlátozza a kimenetet, hogy megelőzze a belső alkatrészek túlmelegedés miatti károsodását.

6. Teljesítmény helyreállítási funkció
Védelmi mechanizmus: Amikor a hálózati feszültség helyreáll, a tápegység automatikusan újraindul, és fokozatosan folytatja a kimenetet, hogy megakadályozza a berendezés áramingadozások által okozott károsodását.

IC698PSA350Tápegység modul:e Főbb jellemzők
Táp bemenet és kimenet

Bemeneti feszültség: Támogatja a 90 V és 132 V AC vagy a 180 V és 264 V közötti váltakozó feszültségtartományokat. Ez a kialakítás különböző feszültségű környezetekre vonatkozik, és különféle tápellátási igényeket képes kielégíteni.

Kimeneti feszültség: A modul 5 V DC kimenetet biztosít, amelyet kifejezetten az RX7i vezérlőrendszer és további modulok táplálására terveztek.

Kimeneti teljesítmény: A maximális kimeneti teljesítmény 100 W, amely elegendő a gyakori vezérlőrendszerek és kiegészítő eszközök teljesítményigényének kielégítésére.

Tápegység modul Védő funkció

Túláramvédelem: Túláram elleni védelmet biztosít a modulok túlzott terhelés miatti károsodásának megelőzésére. Ez a funkció segít abban, hogy a rendszer automatikusan leálljon, ha az áram meghaladja a biztonsági küszöböt, elkerülve ezzel a károsodást.

Túlfeszültség védelem: Túlfeszültség védelmi mechanizmussal felszerelve biztosítja, hogy a tápegység nagyfeszültségű bemenet esetén automatikusan meg tudja szakítani a tápellátást, megvédve a belső áramkört a sérülésektől.

Rövidzárlat elleni védelem: Ha rövidzárlat lép fel, a modul gyorsan megszakítja a kimeneti tápellátást, elkerülve ezzel a potenciális biztonsági veszélyeket, például az áramkör károsodását vagy a rövidzárlat okozta tüzet.

Túlmelegedés elleni védelem: A belső hőmérséklet-érzékelővel felszerelve védelmi intézkedéseket aktiválhat, ha a modul túlmelegszik, hogy elkerülje a túlmelegedés okozta károkat.

Tervezés és telepítés

Kompakt kialakítás: Ez a modul kompakt kialakítású, és könnyen integrálható különféle szabványos ipari vezérlőszekrényekbe, így alkalmazkodik a korlátozott helyigényű telepítési környezetekhez.

Könnyen telepíthető: A modul a plug{0}}and-play telepítési módszert alkalmazza, ami leegyszerűsíti a telepítési és karbantartási folyamatot. Akár az első üzembe helyezés, akár a rendszer karbantartása során, a csere és az üzemeltetés kényelmesen elvégezhető.

Környezeti alkalmazkodóképesség: A kialakítás figyelembe veszi az ipari környezet használati követelményeit, és széles hőmérséklet- és páratartalom-tartományban tud stabilan működni.

LED állapotjelző

A modul LED-es jelzőlámpákkal van felszerelve, amelyek valós időben jelzik az áramellátást, a működési állapotot és az esetleges hibákat. Az egyszerű vizuális visszajelzések révén a felhasználók gyorsan meghatározhatják a tápegység működési állapotát.

Terepi huzalozási csatlakozások
Az AC bemeneti csatlakozók a tápegység elülső előlapján találhatók. A felső két sorkapocs (L1 és L2/N) 120/240 VAC bemenetre szolgál. A táp bemeneti csatlakozásokat AWG #16 (1,3 m') rézvezetékkel kell kialakítani, amely 75' fokra (167 F F) van névleges. Mindegyik kapocs két tömör vagy sodrott vezetéket fogadhat, de az adott terminálba vezető vezetékeknek azonos típusúnak és méretűnek kell lenniük. A vezetékeket 0,25" vagy 7 mm hosszúságúra kell csupaszítani. A nyomatékbeállítás 1,3 N-m (12 in{16}}lb) legyen.

Javasoljuk, hogy a tápegységen lévő GND (föld) csatlakozót a rack-en lévő GND csaphoz és a bemeneti tápegység földelési referenciapontjához csatlakoztassa réz AWG #16 (1,3 mm) segítségével.²) 75 fokos (167° F) vezeték a megfelelő földelés biztosítása érdekében. Anya és csillag alátét használata javasolt a földcsapon.

Sorkapocskártya csatlakozások az IC698PSA350-hez
