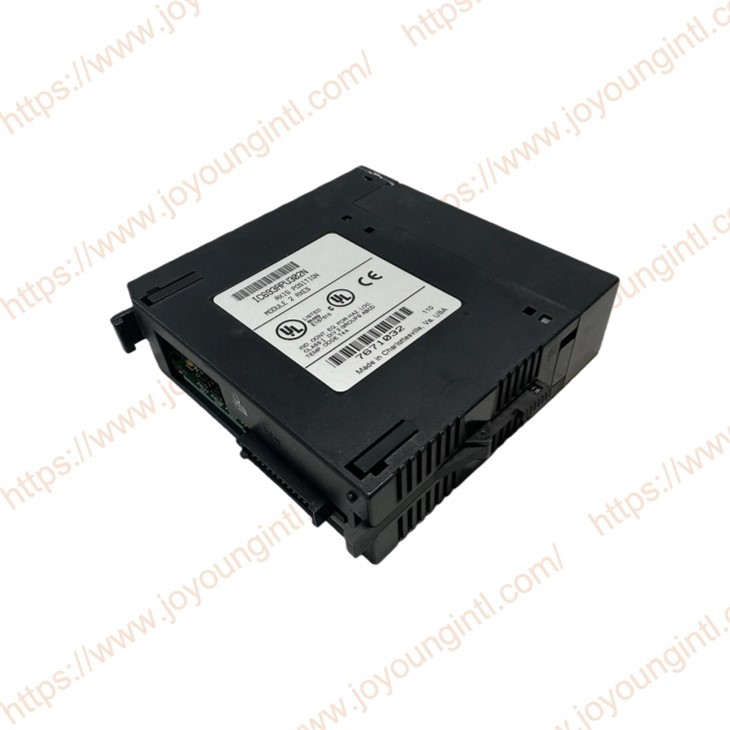

GE IC693APU302 tengelyhelyzet modul

Az IC693APU302 egy könnyen--használható intelligens mozgásvezérlő modul a Series 90-30 PAPM-hez, amely lehetővé teszi a PLC-felhasználók számára, hogy egy integrált rendszerben egyesítsék a nagy-teljesítményű vezérlést a PLC logikai megoldási funkcióival. Az APM beállítható úgy, hogy Standand vagy Follower módban működjön. Normál módban használva egyetlen integrált rendszerben egyesíti a nagy teljesítményű mozgásvezérlést{10}}a PLC logikai megoldási funkcióival. Követő módban használva nagy{11}}teljesítményű "elektronikus hajtóművet biztosít a folyamatos master-slaveve alkalmazásokhoz. A kívánt mód könnyen kiválasztható a Logicmaster 90-30 Configuration szoftverben egy beállítási paraméter konfigurálásával.

Az IC693APU302 Series 90-30 és az AP együtt egy integrált mozgásvezérlő csomagként működik. Az APM vezérli a tengely mozgását, és kezel minden közvetlen kommunikációt a hajtás és a gép felé, miközben a PLC automatikusan továbbítja az adatokat a PLC táblák és az APM között. A PLC lehetőséget biztosít a kezelői interfészek csatlakoztatására is, amelyek vezérelhetik és felügyelhetik a rendszer működését. Az alábbiakban látható egy példa egy APM szervorendszerre, amely bemutatja a rendszer konfigurálásához, programozásához és működtetéséhez használt hardvert és szoftvert. Az APM bármely 90-30-as sorozatú CPU-ba, bővítménybe vagy távoli alaplapba telepíthető. Az embeddedUs (311, 313 vagy 323) esetén legfeljebb három APM modulja lehet. Egy moduláris CPU (331 vagy magasabb) akár nyolc APM modul is lehet egy rendszerben, alaplaponként legfeljebb három AP modullal. Az APM konfigurálásához Logicmaster 90-30 vagy VersaPro szoftvert használnak.

IC693APU302 A Motion Programmer szoftvercsomaggal több mozgásprogram hozható létre és tárolható az APa-ban (legfeljebb 10 tárolható az APM-ben). A Logicmaste90-30 szoftvercsomagban található Program Zero Editor segítségével egyetlen rövid program is létrehozható.

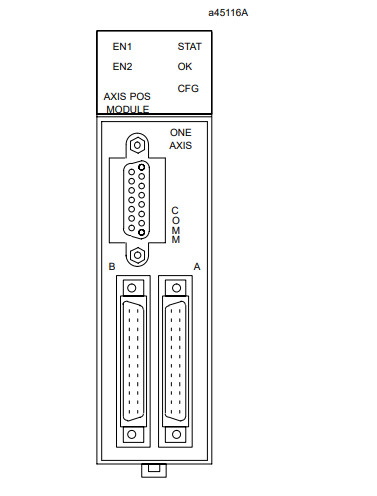

Az APM előlapon (előlapon) két 24-tűs nagysűrűségű{5}}csatlakozó található a Foservo csatlakozásokhoz. Az A csatlakozási címkével ellátott csatlakozások az 1. tengelyhez tartoznak. A B csatlakozó az a1-tengely APM-hez általános-célú kapcsolatokat tartalmaz. A 2 tengelyes APM B csatlakozója a 2. tengelyhez, valamint általános célú csatlakozásokkal rendelkezik. A vezetékek könnyebb vezethetősége és megmunkálása érdekében minden nagy sűrűségű csatlakozót általában egy rövid kábellel csatlakoztatnak egy sorkapocshoz.

APM kábelek
Ezek a kábelek egy 24-tűs I/0 csatlakozóból, egy kábelből és egy 25 tűs D-típusú sorkapocsból állnak (a kábelek leírása a 10. fejezetben található). A rendelkezésre álló kábelek: IC693CBL311 (10 láb/3 méter)
IC693CBL319 (3 ​​láb/1 méter)
IC693CBL317 (10 láb/3 méter) 8"-os külső pajzsgal

C693CBL320 (3 láb/1 méter) 8"-os külső pajzsgal.
Egyedi -hosszúságú kábelek készítéséhez a 24 tűs I/O kábelcsatlakozó három különböző készletben (forrasztószem-aljzat, krimpelőhuzal-aljzat és IDC- (szalag-)aljzat) kapható. A sorkapocs Weidmuller RD25 910648 vagy azzal egyenértékű (kompatibilisnek kell lennie az IC693CBL311/319/317/320 I/0 kábellel).
