Termék bemutatása
Az IC693CHS391G Series 90-30 alaplapok 5- és 10 slotos konfigurációkban állnak rendelkezésre, hogy megfeleljenek az alkalmazás igényeinek. Több állványos rendszerekhez választhat bővítő vagy távoli alaplemezeket, amelyek akár 700 láb távolságot is lefednek a CPU-tól. A GE Fanuc szabvány hosszúságú kábeleket kínál az egyszerű telepítés érdekében, és vezetékezési információkat biztosít az egyedi alkalmazásokhoz.
Műszaki előírások
|
Gyártás |
GE |
|
Modell |
IC693CHS391G |
| Alkatrészszám | IC693CHS391G |
|
Leírás |
Programozható 10 Slotes Base Controller |
|
Származás |
Egyesült Államok |
|
Dimenzió |
30*15*5cm |
|
Súly |
0,55 kg |
Termék részletek
IC693CHS391 Főbb funkciók és műszaki adatok
Alapfunkciók:
A 90-30-as sorozatú PLC fő hátlapja/alaplapjaként fizikai rögzítési nyílásokat, modulok közötti elektromos csatlakozásokat, valamint kommunikációs buszokat biztosít a CPU modulokhoz, I/O modulokhoz és kommunikációs modulokhoz.
Integrált egy 24 VDC tápegységet, amely közvetlenül képes táplálni a logikai modulokat (CPU, kommunikációs modulok stb.) és néhány, rászerelt, alacsony teljesítményű I/O modult. A nagy-sűrűségű vagy speciális I/O modulokhoz általában szükség van egy további tápegység modulra.
Főbb specifikációk:
Slotok száma: 8 slot.
Slot 1: Általában rögzített tápegység modul vagy CPU modul felszereléséhez (a CPU típusától függően). A CHS391 esetében az integrált tápegysége a rack belsejében található, így az 1. foglalat a CPU modulhoz használatos.
Slot 2-8: Különféle I/O modulok (digitális bemenet/kimenet, analóg bemenet/kimenet), kommunikációs modulok (például Genius buszvezérlők, Ethernet modulok) és speciális funkciós modulok felszerelésére szolgál.
Tápellátás: 24VDC. Külső 24 VDC szabályozott tápegységet igényel.
Kimeneti táp (belső): +5VDC logikai tápellátást biztosít a hátlapi busz számára.
Kommunikációs busz: szabadalmaztatott párhuzamos buszt biztosít a 90{1}}30-as sorozathoz, amelyet a CPU és a különböző bővítőmodulok közötti nagy sebességű adatcserére használnak.
Fizikai jellemzők:
Fém burkolat, robusztus és tartós, ipari környezetben használható.
A kapcsolószekrény panelre szerelhető DIN-sínen vagy közvetlen csavarokon keresztül.
A kezelőfelület-modul-reteszeket és állapotjelző területeket tartalmaz.
Tipikus rendszerkonfiguráció: Egy szabványos 90-30 PLC állomáson az IC693CHS391 a következőképpen van konfigurálva:
1. hely: 90-30 sorozatú CPU modult telepít (pl. IC693CPU351, IC693CPU374 stb.).
2-8. bővítőhely: Különféle I/O modulok telepítése a vezérlési követelményeknek megfelelően. Például:
IC693MDL740 (32 pontos digitális bemenet)
IC693MDR390 (16 pontos relé kimenet)
IC693ALG392 (analóg bemenet/kimenet)
IC693BEM331 (Genius buszvezérlő)
Külső tápegység: Külön, kellően erős 24VDC kapcsolóüzemű tápegység szükséges, amely a CHS391 táp bemeneti termináljára van kötve.

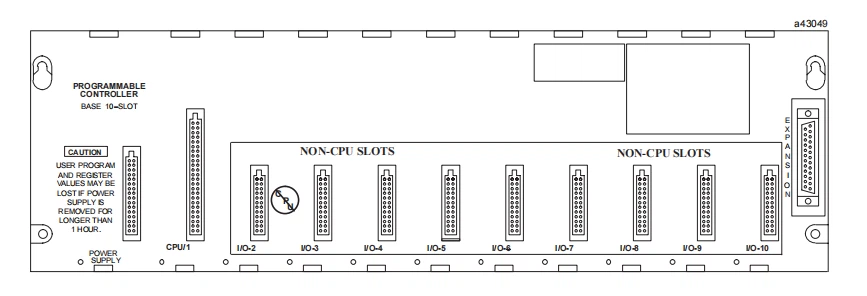

Az alaplapok bal oldali nyílásába (amely nincs számozva) egy tápegység modult kell csatlakoztatni. A bal oldali nyílás egyedi méretű és típusú
támogatja a tápegység modult.
Egy CPU modult (vagy egy speciális opciós modult) kell telepíteni ezen alaplapok 1. foglalatába. Az 1. bővítőhely egyedi méretű és típusú, amely csak CPU modult vagy speciális opciós modult támogat, mint például a FIP Remote I/O szkenner (IC693BEM330). Az 1. foglalat CPU/1 felirattal van ellátva.
A 2-es vagy annál nagyobb számú bővítőhelyek egyedi méretűek és típusúak, és csak az I/O vagy az opciós modulokat támogatják.
A bővítő és a távoli alaplemezek támogatottak, ezért egy 25{1}} tűs D-típusú anya bővítőcsatlakozó található az alaplap jobb végén, hogy a bővítő vagy távoli alaplaphoz csatlakozhasson.
Mivel a CPU moduláris, cserélhető vagy más típusúra cserélhető, ha további funkciókra van szükség.
Rendszerenként csak egy CPU alaplemez megengedett. Ha egy rendszerben egynél több alaplapot használnak, a továbbiaknak bővítő vagy távoli típusúnak kell lenniük.
A moduláris CPU alaplaphoz alapértelmezés szerint mindig a Rack Number 0 van hozzárendelve.
