Termék bemutatása

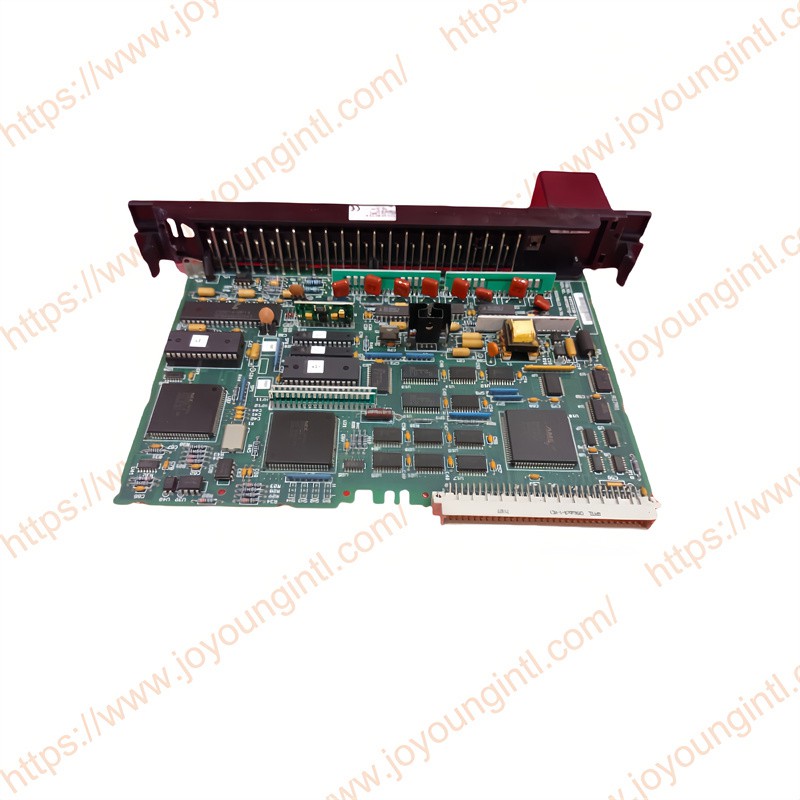

Az IC697ALG230 a GE Fanuc Automation által gyártott analóg bemeneti alap átalakító modul. Eredetileg a Series 90-70 programozható vezérlő (PLC) platformon és néhány kompatibilis architektúrán használták. Fő feladata, hogy a terepi eszközökről érkező analóg jeleket (például feszültség- vagy áramjeleket) digitális mennyiségekké (AI-változók) alakítsa át a vezérlőrendszerben, hogy a PLC mag logikai processzora összegyűjtse, feldolgozhassa és vezérelhesse azokat.
Műszaki előírások
|
Gyártás |
GE |
|
Modell |
IC697ALG230 |
| Alkatrészszám |
IC697ALG230F |
|
Leírás |
Analóg bemeneti modul |
|
Származás |
Egyesült Államok |
|
Dimenzió |
30*20*6cm |
|
Súly |
0,65 kg |
Termék részletek
IC697ALG230 alapfunkció és működési elv
Szimulációs jelgyűjtés és feldolgozás
Az IC697ALG230 fő funkciója az analóg bemeneti adatok összegyűjtése és konvertálása. 8 differenciális analóg csatornát kínál, amelyek mindegyike függetlenül konfigurálható áram- vagy feszültségmód bemenetként. Ez a kialakítás rugalmasabb a rögzített bemeneti típusokhoz képest.
Feszültségbemenet: Általában -10 VDC és +10 VDC közötti tartományt támogat.
Árambemenet: Támogatja az 4 - 20 mA áramhurok módot.
Hardver telepítés
A GE Series 90-70 PLC architektúrában az IC697ALG230 egy „alapátalakító” analóg bemeneti modul. Felelős a mezőről érkező analóg jelek (feszültség vagy áram) digitális értékekké alakításáért, amelyeket a PLC képes kezelni (%AI). Maga a modul nem tud önállóan működni; be kell helyezni a 90-70 I/O rackbe és a hátlapon keresztül csatlakoztatni a CPU-hoz.
A modul interfész egy leszerelhető sorkapcsokkal van felszerelve a térérzékelő/adó kábelek csatlakoztatásához:
Differenciális bemeneti pár: Minden csatornának két bemeneti kapcsa van, amelyek megfelelnek a jel pozitív/negatív kapcsainak.
Feszültségbemenet használatakor: A pozitív kivezetés a helyszíni feszültségforrás kimenetéhez, a negatív pedig a közös negatív referenciahoz csatlakozik. Áramkörben: A 4-20 mA-es hurkot a teljes áramkörhöz zárni kell, és terhelő ellenállást tartalmaz, hogy megfeleljen a szabványos hurok tervezési követelményeinek.
GYIK.Diagnosztika és kivételkezelés
A Series 90-70 és IC697ALG230 modulok részleges automatikus diagnosztikai képességeket kínálnak:
K: Nyitott{0}}vezeték-észlelés
V: 4-20 mA üzemmódban, ha egy bizonyos áramkör megszakadt (például ha az érzékelő vezetéke nyitva van), a modul beállíthatja ezt a csatornát az előre beállított hibaértékre vagy a maximális értékre, majd visszacsatolhatja az állapotot a PLC-nek.
K: Signal over{0}}limit riasztás
V: A PLC program képes felső/alsó határérték ellenőrzéseket végrehajtani a %AI adatokon. Ha az adatok rendellenesek (például túllépik a tartományt), riasztást váltanak ki, vagy biztonsági logikára váltanak.
K: Győződjön meg arról, hogy a modell kompatibilis a sorozattal.
A: IC697ALG230 a 90-70 sorozatú analóg bemeneti modulhoz tartozik. A támogatáshoz a 90-70-es sorozat hátlapja és CPU-rendszere szükséges, és nem csatlakoztatható közvetlenül PACSystems-hez vagy más sorozatú gépekhez.
K: A szoftver paraméterei helytelenül vannak beállítva.
V: Ha a paraméter áramra van állítva, de helyette feszültségjel van csatlakoztatva, vagy ha a felhasználói skála definíciója hibás, a PLC program értékei nem felelnek meg az elvárásoknak. A mérnöki szoftverben meg kell győződni arról, hogy a csatornabeállítások megegyeznek-e a helyszíni érzékelőkkel-.
