Termék Bevezetés

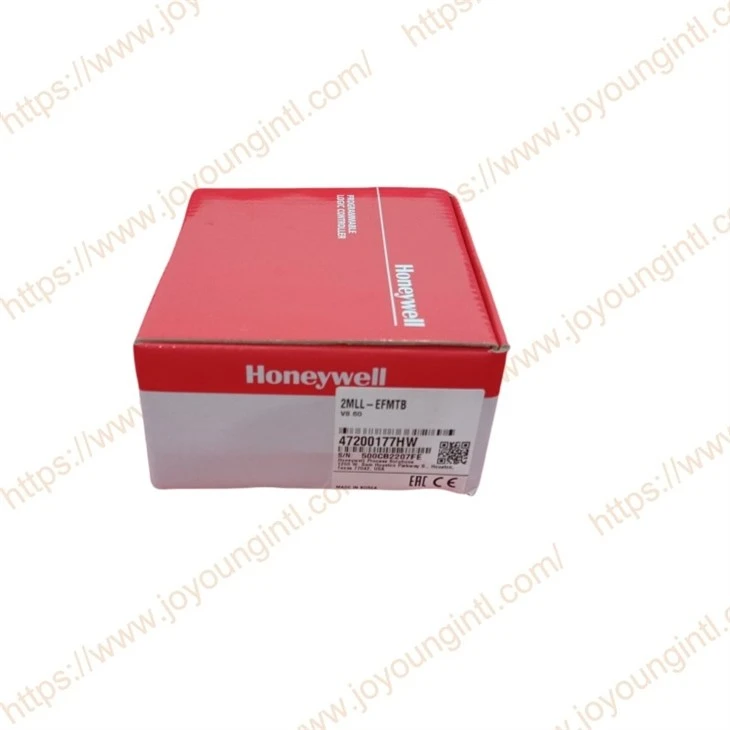

A Honeywell 2MLL-EFMT Fast Ethernet modul támogatja a 10/100Mbps sebességváltó sebességet, gyorsan és stabilan továbbítja az adatokat, és megfelel az adatátvitelhez szükséges ipari automatizálás-vezérlő rendszerek magas követelményeinek. A SoftMaster-NM konfigurációs szoftverrel felszerelt felhasználók ezen a szoftveren keresztül könnyen végrehajthatják a modul paraméter-konfigurációját, a hálózati beállításokat és a hiba diagnózist.
Műszaki előírások
|
Gyártás |
Honeywell |
|
Modell |
2MLL-EFMT |
|
Alkatrészszám |
2MLL-EFMT |
|
Leírás |
Ethernet modul |
|
Származás |
Korea |
|
Dimenzió |
20 * 20 * 8cm |
|
Súly |
0. 25 kg |
Termék részletei
Hálózati összefoglaló specifikációk
A nyitott hálózati képesség széles skálája sokoldalúságot jelent a mastlogic -200 PLC méretezhető architektúrájához. A rendszermérnökök számos választási lehetőséget és funkciót kínálnak egy olyan rendszer architektúrájának megtervezéséhez és felépítéséhez, amely nemcsak az alkalmazásnak felel meg, hanem nagy teljesítményt és sávszélességet biztosít a jövőbeli bővítésekhez.
| Gyors Ethernet | |
| Modul | 2MLL-EFMT |
| Átviteli sebesség | 100/10 Mbps |
| Fizikai réteg | IEEE802.3U - 100 basetx (TP), 100Basefx (száloptika - multi mód) |
| Távolság |
100 m (kapcsoló/csomópont, UTP/STP) 2 km (kapcsoló/csomópont, száloptika) |
| Max # csomópontok | 64 |
| Ethernet szabvány | IEEE802.3U |
| Jegyzőkönyv | TCP-IP, UDP-IP |
| Hálózati vezérlési protokoll (hozzáférési módszer) | CSMA/CD |
| Szoftver tűzfal | IP-cím beállításai a Softmaster-NM-ben |
| Nyilvános hálózati hozzáférés | DNS szerver és átjáró IP -cím beállítása |
| Dinamikus IP -cím az ADSL -hez | DHCP protokoll |
| Autópálya -topológia (átviteli módszer) | Alapsáv |
A nagysebességű link meghatározható olyan kommunikációs szolgáltatásként, amely kétirányú adatátvitelt hajt végre:
*Két vagy több mesterlogikus -200 PLC (peer-to-peer)
*MasterLogic -200 és Profibus-DP eszközök (PNET)
Legfeljebb 12 HSL szolgáltatás lehet mesterlogikus -200 CPU -nként. Minden HSL szolgáltatás maximális 128 blokk (küldése vagy fogadás) lehet, és minden blokk képes kezelni a 200 szó adatméretét.
Kommunikációs modulok
| Termék | Modell | Leírás |
| Fenet modul (optikai/ elektromos) | 2MLL-EFMF |
• Gyors Ethernet (multi-módú száloptikai média), mester • 100/10Mbps szuppo |
| 2MLL-EFMT |
• Gyors Ethernet (Cat 5 Media), Mester • 100/10Mbps -os támogatás |
|
| Setetmodul | 2MLL-C22A |
• Soros kommunikáció • RS -232 C, 2 csatorna |
| 2MLL-C42A |
• Soros kommunikáció • RS -422 (485), 2 csatorna |
|
| 2mll-CH2A |
• Soros kommunikáció • RS -232 C 1 csatorna / RS -422 (485) 1 csatorna |
|
| PROFIBUS-DP modul | 2MLL-PMEA | PROFIBUS-DP mestermodul |
