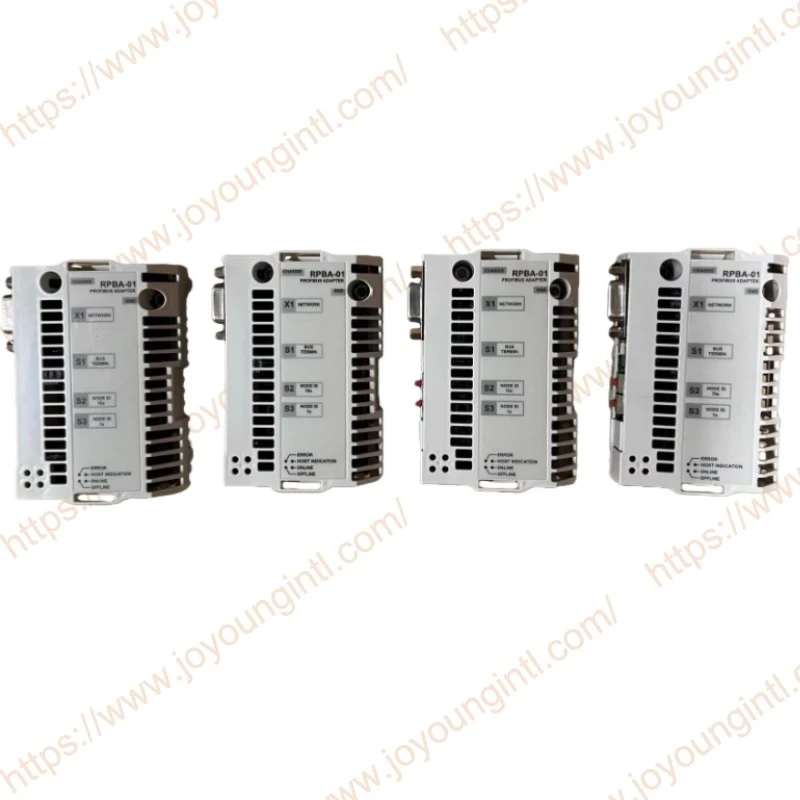

64606859 RPBA-01 PROFIBUS DP adapter modul

Az RPBA-01 PROFIBUS DP Adapter modul által támogatott PROFIBUS parancsokat és szolgáltatásokat a DP-V0 kommunikáció és a DP-V1 kommunikáció fejezetek tárgyalják.

Az RPBA-01 modul támogatja az EN 50170 szabvány szerinti PROFIBUS-DP protokollt. A PROFIBUS DP egy elosztott I/O rendszer, amely lehetővé teszi a master számára, hogy nagyszámú perifériamodult és terepi eszközt használjon. Az adatátvitel főként ciklikus: a master kiolvassa a bemeneti információkat a slave-ektől, és a kimeneti információkat visszaküldi a slave-eknek.

A PROFIBUS Data Link Layer (2. réteg) szolgáltatásait a PROFIBUS DP Service Access Pointokon (SAP) keresztül veszi igénybe. Az egyes SAP-okhoz pontosan meghatározott funkciók vannak hozzárendelve.

Az RPBA-01-et a meghajtóban meghatározott helyére kell behelyezni. A modult műanyag rögzítőkapcsok és két csavar tartják a helyén. A csavarok biztosítják a modulhoz csatlakoztatott I/O kábel árnyékolásának földelését is, valamint összekötik a modul GND jeleit és a hajtás vezérlőkártyáját.

A modul beszerelésekor a hajtás jel- és tápellátása automatikusan egy 34 tűs csatlakozón keresztül történik.

Szerelési eljárás:

* Óvatosan helyezze be a modult a helyére a meghajtó belsejében, amíg a rögzítőkapcsok a helyére nem rögzítik a modult.

* Rögzítse a két csavart (mellékelve) az állványhoz{0}}.

*A modul buszlezáró kapcsolóját állítsa a kívánt helyzetbe.

Kompatibilitás:

Az RPBA-01 minden olyan master állomással kompatibilis, amely támogatja a PROFIBUS DP protokollt.

Szállítási csekk:

Az RPBA-01 PROFIBUS DP Adapter modul opciós csomagja a következőket tartalmazza:

*PROFIBUS DP Adapter modul, RPBA-01 típusú

*két csavar (M3x10)

Jótállási és felelősségi információk:

A gyártó a beszerelést követő tizenkét (12) hónapig, illetve a gyártástól számított huszonnégy (24) hónapig garanciát vállal a szállított berendezésre a tervezési, anyag- és gyártási hibákra, attól függően, hogy melyik következik be először. A helyi ABB iroda vagy forgalmazó a fentiektől eltérő garanciális időszakot biztosíthat, és hivatkozhat a szállítási szerződésben meghatározott helyi felelősségi feltételekre.

Ha szeretné igénybe venni a 64606859 RPBA-01 számra vonatkozó legjobb ajánlatainkat, lépjen kapcsolatba velünk, és 24 órán belül felvesszük Önnel a kapcsolatot.
