Termék bemutatása
Műszaki előírások
|
Gyártás |
ABB |
|
Modell |
SDCS-PIN-51 |
| Alkatrészszám | 3BSE00494R1 |
|
Leírás |
Mérőtábla |
|
Származás |
Finnország |
|
Dimenzió |
32*10*3cm |
|
Súly |
0,35 kg |
Termék részletek

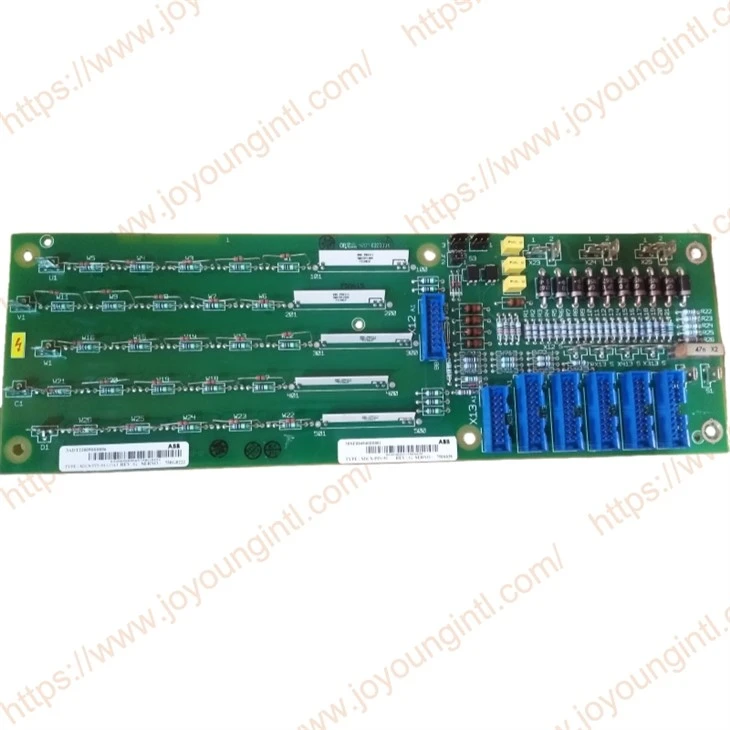

A 3BSE00494R1 SDCS-PIN-51 kártyát mindig az SDCS-PIN-41 kártyával együtt használják. Ezen a lapon találhatók az áram-, feszültség- és hőmérsékletméréshez, valamint a hardveres kódoláshoz szükséges áramkörök.
Az áramerősséget a fő váltakozó áramú bemeneteken áramváltók mérik, diódahíddal egyenirányítják, és terhelő ellenállásokkal skálázzák. A névleges áram beállítása az áramkódolási táblázat szerint az ellenállások (R1 ... R21) kivágásával történik a kártyáról. Az R22 ... R26 ellenállások a nullával egyenlő áram érzékelésére szolgálnak. Ezeket az ellenállásokat is le kell vágni, ff az aktuális kódolási táblázat szerint.
A feszültségek (U1, V1, W1 és C1(+) és D1(-)) mérése ushigh-ohm ohm ellenállásláncokkal történik. Az AC és DC feszültség skálázása 1 MΩ-os ellenállások aktiválásával történik (= a rövidzárlati vezetékek kivágása, amelyeket alacsony ohmos ellenállások képviselnek).
A feszültségmérés 5 ellenállást használ:
U1:W1-W5
V1:W6-W11
H1:W12-W16
C1(+):W17-W21
D1(-): H22–W26
Ha feszültség adaptációra van szükség, akkor mind az 5 láncot ugyanúgy kell kezelni.
Jegyzet! A főáramkör U1, V1, W1, C1(+) és D1(-) tényleges feszültségjelei nincsenek galvanikusan leválasztva a vezérlőkártyától. Emiatt 1 mA-nél kisebb áram folyik a földre. Amikor agalvanikusan leválasztott mérésre van szükség, forduljon az ABB képviselőjéhez.
Garancia: 12 hónap.
Átfutási idő:3-5 munkanapokon.
Fizetési feltételek: T/T.
Futárpartnerek: DHL, UPS, TNT, FedEx és EMS.
