Termék bemutatása
Az IC693CPU311 egy 5{11}}helyes alaplap beágyazott CPU-val a GE Fanuc 90-30 sorozatban. 5 I/O nyílással és 1 dedikált tápcsatlakozóval rendelkezik. Ennek az alaplapnak azonban vannak kompatibilitási korlátai. Nem fér bele a 90-30 sorozatú PCM és CCM berendezések. Egyszerre van felszerelve nem felejtő EPROM vagy EEPROM bővítőhelyekkel, amelyek memóriabővítésre használhatók, és memóriaopcióként támogatják a RAM-ot, EPROM-ot és EEPROM-ot.
Műszaki előírások
|
Gyártás |
GE |
|
Modell |
IC693CPU311 |
| Alkatrészszám | IC693CPU311 |
|
Leírás |
BASE 5-SLOT CPU-val |
|
Származás |
Egyesült Államok |
|
Dimenzió |
30*25*5cm |
|
Súly |
0,55 kg |
IC693CPU311 Főbb funkcionális jellemzők
Programvégrehajtás és ellenőrzés
Az alapvető funkció a felhasználók által írt vezérlőprogramok, például a Ladder Logic és az Instruction List ellenőrzése és végrehajtása.
Gazdag utasításkészletet biztosít, beleértve a logikai logikát, az időzítést, a számlálást, az adatok összehasonlítását, a matematikai műveleteket, az adatmozgatást stb.
I/O rendszerkezelés
Képes közvetlenül kezelni a diszkrét, analóg és egyéb I/O modulokat a helyi rackeken és a bővítőkábelekkel csatlakoztatott bővítőállványokon.
Maximális helyi I/O pontok: Akár 512 különálló I/O pontot vagy ezzel egyenértékű hibrid I/O konfigurációt támogat.
Maximális logikai I/O pont: A távoli I/O-t tartalmazó rendszerekben (például a Genius busz) összesen legfeljebb 2048 különálló I/O pont címezhető meg.
Beépített{0}}kommunikációs felület
Integráljon egy RS-485 soros kommunikációs portot (a CPU modul elején található).
Ez a port támogatja az SNP slave protokollt, lehetővé téve, hogy a CPU szolgaként kommunikáljon a gazdagéppel (HMI, SCADA) vagy a programozóval.
Támogatja az RTU szolga protokollt is, lehetővé téve, hogy szolgaeszközként szolgáljon a Modbus RTU hálózatban, és megkönnyíti az adatcserét más Modbus{0}}támogatott eszközökkel.
IC693CPU311 Műszaki teljesítményparaméterek
Bővítési képesség
Legfeljebb 2 bővítő rack csatlakoztatható (IC693CBL3xx bővítőkábellel), és a helyi rack-kel együtt összesen 3 rack kezelhető.
Letapogatási sebesség
A tipikus letapogatási idő K logikai utasításonként 1,0 ezredmásodperc, ami a 90-30 sorozat közép-teljesítményéhez tartozik.

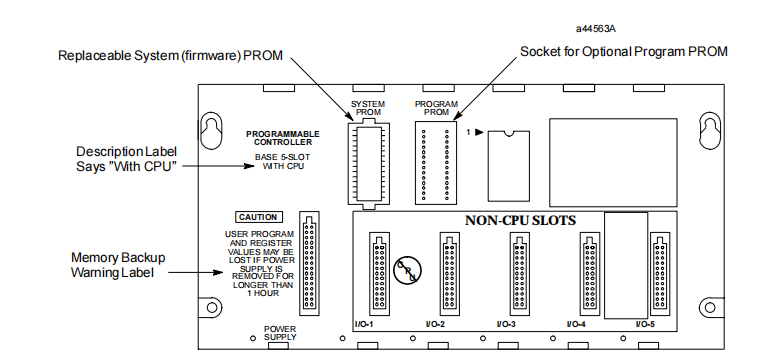

Beágyazott CPU alaplapok
A beágyazott alaplapoknak három típusa létezik: a 311, 313 és 323. Ezek a modellszámok az egyes CPU-típusokon alapulnak. A beágyazott CPU alaplemezek a következő tulajdonságokkal rendelkeznek:
A CPU típusa nem módosítható.
Nem támogatják a bővítő vagy távoli rack használatát, így ezeknek a rackeknek nincs bővítőcsatlakozása, mint a moduláris CPU alaplapoknak. A 311-es és 313-as modellek 5 nyílásos alaplemezek, a 323-as modellek pedig 10 nyílásos alaplemezek.
Mivel nincs szükségük-dugós CPU-modulra, minden számozott bővítőhely, beleértve az 1-es foglalatot is, használható I/O vagy Opciós modulokhoz.
A memória tartalékakku{0}}a tápegység modulban található; így ha a tápegységet leválasztják az alaplapról, akkor az akkumulátor lecsatlakozik a memória áramkörökről, amelyek a hátlap áramköri lapján találhatók. A hátlap áramköri lapja azonban tartalmaz egy nagy-értékű kondenzátort, amelyet néha "szuperkondenzátornak" is neveznek, és amely elegendő töltést képes tárolni a memóriaáramkörök körülbelül 1 órán át fenntartásához, ha a tápegységet eltávolítják vagy az akkumulátort leválasztják.
