Termék bemutatása
Műszaki előírások
|
Gyártás |
General Electric (GE) |
|
Modell |
IS420UCSCH1A |
| Alkatrészszám | IS420UCSCH1A |
|
Leírás |
Mark VI vezérlőmodul |
|
Származás |
Egyesült Államok |
|
Dimenzió |
35*25*5cm |
|
Súly |
1,35 kg |
Termék részletek
Gázturbina és gőzturbina vezérlőrendszerek
Erőművi folyamatirányító rendszerek
Petrolkémiai és nagy{0}}ipari automatizálási rendszerek
Infrastruktúra-berendezések precíziós vezérlése, komplex logikai vezérlés és redundáns rendszerarchitektúra
Processzor: Négy{0}}magos processzor.
Operációs rendszer: QNX Neutrino valós idejű -operációs rendszer.
Redundancia: Támogatja a hármas moduláris redundanciát (TMR), szimplex és kettős redundanciát.
Biztonsági szint: SIL3 (Safety Integrity Level) tanúsítvánnyal rendelkezik.
Környezeti alkalmazkodóképesség: Alkalmas magas-hőmérsékletű, magas-páratartalmú és ipari vibrációs környezetekhez.
A GE IS420UCSCH1A kommunikációs interfészei számos eszközhöz kapcsolódhatnak:
Ethernet-port: Ez a port 10/100 Mbps-t támogat, és programozható logikai vezérlőkhöz (PLC), emberi-gépi interfészekhez (HMI), felügyeleti vezérlő- és adatgyűjtő (SCADA) rendszerekhez, egyéb vezérlőmodulokhoz és számítógépekhez csatlakozhat. Az Ethernet-port nagy sebességű adatátvitelt és távfelügyeletet tesz lehetővé az eszközök között. Például egy ipari automatizált gyártósoron PLC-hez csatlakoztatható a gyártási folyamat pontos vezérlése és valós idejű -figyelése érdekében.
RS485 port: A modul két RS485 porttal van felszerelve érzékelők, aktuátorok, inverterek és egyéb eszközök csatlakoztatásához. Az RS-485-ös port nagy átviteli távolságokat és erős interferencia-elhárító{7}}képességeket kínál, így alkalmas az ipari környezet elosztott vezérlésére. Például egy erőműben több érzékelő is csatlakoztatható a modulhoz az RS-4855 porton keresztül a valós idejű turbina üzemi paraméterek összegyűjtésére és továbbítására.
Soros port (RS-232 stb.): A soros port lehetővé teszi a csatlakozást soros kommunikációs képességekkel rendelkező eszközökhöz, például régi ipari eszközökhöz és nyomtatókhoz, az eszközök közötti pont-pont kommunikációhoz. IONet interfész: A Mark VIe sorozatú I/O komponensekkel kommunikál az IONet (Onboard I/O Network) interfészen keresztül, egy speciális Ethernet hálózaton keresztül, amely csak a Mark VIe vezérlő I/O modulokat és vezérlőket támogatja.
Támogatja a Profinet, Modbus TCP/IP és Ethernet/IP eszközöket: Mivel a modul támogatja az olyan ipari protokollokat, mint a Profinet, Modbus TCP/IP és Ethernet/IP, képes csatlakozni az ezeket a protokollokat támogató eszközökhöz, mint például a Profinet{0}}kompatibilis intelligens motorokhoz és a Modbus TCP/IP{1}}márkájú eszközökhöz, amelyek különböző márkájú interoperabilitású eszközök és I/O-modulok között modellek.

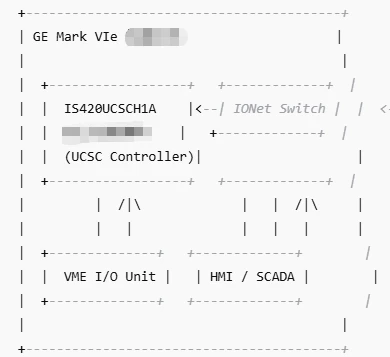

Rendszer architektúra
A GE Mark VIe vezérlőarchitektúrában az IS420UCSCH1A a központi vezérlő szerepét tölti be, integrálva a -helyszíni I/O modulokkal, kapcsolókkal, HMI-vel és SCADA-val egy átfogó vezérlőrendszert alkotva:
A modul a következőkkel kommunikál az ipari Ethernet és IONet kommunikációs mechanizmusokon keresztül:
✔ Nagy sebességű{0}}adatcseréhez a terepi I/O modullal
✔ Adatfelügyelethez és vezérléshez HMI/SCADA/mérnöki terminállal
✔ Állapot szinkronizáláshoz és átkapcsoláshoz a redundáns vezérlőegységgel
Az IS420UCSCH1A az egész rendszer központi csomópontja a logikai feldolgozás és a helyszíni adatok{2}}integrálására.
IS420UCSCH1A vezérlőmodul gyakori probléma
-
Ipari-minőségű környezeti alkalmazkodóképesség
✔ Széles hőmérsékletű működés (-40 fok ~ +70 fok)
✔ Por- és korrózióálló-bevonattal
✔ Az ATEX 2. zóna (IIC) veszélyes terület alkalmazhatóságának megfelelően tervezték
✔ Rezgés- és ütésálló, megfelel a MIL{0}}STD szabványoknak és egyéb követelményeknek -
Simplex, Dual (kettős{0}}módú redundancia) és TMR (három-szintű redundancia)
V✔ Simplex: Egy{0}}csomópontos üzemmód
✔ Kettős redundancia: Két vezérlő van párhuzamosan csatlakoztatva, az egyik elsődleges, a másik pedig tartalék, automatikus kapcsolással
✔ TMR (Triple Modular Redundancia): Három modul van párhuzamosan csatlakoztatva a szavazással kapcsolatos döntéshozatalhoz{0}} és az automatikus hibajavításhoz. Még bonyolult meghibásodási forgatókönyvek esetén is képes biztosítani a vezérlés integritását. -
Ön-diagnózis és gyorscsatlakozási{1}}támogatás
✔ Ön{0}}ellenőrző funkció (beépített-BIST)
✔ LED állapotjelző és rendszerdiagnosztikai jelentés
✔ Alapvető a{0}}webhelyi hibanapló-gyűjtés
✔ Hot{0}}cserélhető (a vezérlési keretrendszertől függően)
